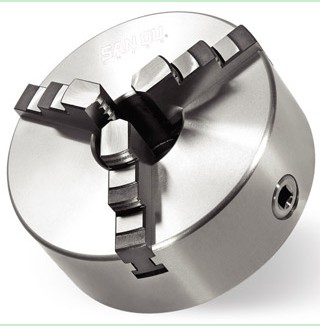

K11系列
產 品 說 明
特征
1．短圓柱連接形式。
2. K11A、K11C和K11D型卡盤卡爪為分離式形式可調整為正卡爪或反卡爪使用。
3. K11A和K11D型卡盤卡爪符合ISO3442標準。
4. K11C型卡盤卡爪為傳統結構的分離式
主要規格：
K11 80 K11 200A K11 325 K11 100 K11 240 K11 325C K11 125 K11 240c K11 380 K11 130 K11 250 K11 380C K11 160 K11 250C K11 380A K11 160A K11 250A K11 400D K11 165 K11 315 K11 500D K11 190 K11 315A K11 500A K11 200 K11 320 K11 630D K11 200C K11 320C
| 卡盤型號 | D | D1 | D2 | D3 | H | J | L | M | S | A | Bmin-Cmax | Emin-Fmax | 最大夾緊力（kN) | 極限轉速(r.p.m) |
| K11160 | 160 | 140 | 130 | 45 | 5 | 6-7 | 65 | 3-M8 | 10 | 3-55 | 50-160 | 55-145 | 24 | 3000 |
| K11165 | 165 | 142 | 130 | 45 | 5 | 6-7 | 65 | 3-M8 | 10 | 3-55 | 50-160 | 55-145 | 24 | 3000 |
| K11200 | 200 | 180 | 165 | 60 | 5.6 | 7-10 | 75 | 3-M10 | 12 | 4-85 | 65-200 | 65-200 | 31 | 2500 |
| K11250 | 250 | 226 | 206 | 80 | 5 | 7-10 | 80 | 3-M12 | 12 | 6-110 | 80-250 | 90-250 | 37 | 2200 |
| K11250A | 250 | 226 | 206 | 80 | 5 | 7-10 | 80 | 3-M12 | 12 | 6-110 | 80-250 | 90-250 | 37 | 2200 |
| K11250C | 250 | 226 | 206 | 80 | 5 | 7-10 | 80 | 3-M12 | 12 | 6-110 | 80-250 | 90-250 | 37 | 2200 |
| K11315A | 315 | 285 | 260 | 103 | 6 | 12-18 | 90 | 3-M16 | 14 | 10-140 | 95-315 | 100-315 | 46 | 1500 |
| K11315C | 315 | 285 | 260 | 103 | 6 | 12-18 | 90 | 3-M16 | 14 | 10-140 | 95-315 | 100-315 | 46 | 1500 |
| K11320C | 320 | 292 | 268 | 105 | 12 | 12-18 | 96 | 3-M16 | 14 | 10-140 | 95-315 | 100-315 | 46 | 1500 |
| K11325C | 325 | 296 | 272 | 105 | 12 | 12-18 | 96 | 3-M16 | 14 | 10-140 | 95-315 | 100-315 | 46 | 1500 |
| K11380C | 380 | 350 | 325 | 135 | 7 | 12-18 | 98 | 3-M16 | 17 | 15-210 | 120-380 | 120-380 | 55 | 1200 |
| K11400A | 400 | 368 | 340 | 130 | 7 | 12-18 | 100 | 3-M16 | 17 | 15-210 | 120-400 | 120-400 | 55 | 1200 |
| K11400C | 400 | 368 | 340 | 130 | 7 | 12-18 | 100 | 3-M16 | 17 | 15-210 | 120-400 | 120-400 | 55 | 1200 |
| K11500C | 500 | 465 | 340 | 210 | 6 | 12-18 | 115 | 3-M16 | 17 | 25-280 | 150-500 | 150-500 | 65 | 1000 |
