K11 A2型
產 品 說 明
A2型 過渡盤連接
特征
與主軸連接方法為：
1.先將A2型法蘭盤安裝于機床主軸上。
2.再將卡盤用前穿螺釘與A2型法蘭盤連接?？ㄗY(jié)構型式為整體爪，A型分離爪，C型分離爪。
尺寸 D 尺寸 D 165/A25 165 315/A211 、315A/A211 315 200/A25 、200C/A25、200A/A25 200 400/A28 400 250/A26、250C/A26、200A/A26 250 400/A211 400 250/A26 、250C/A26 、50A/A26 250 500/A211 、500/A211 500 315/A28 、315A/A28 315

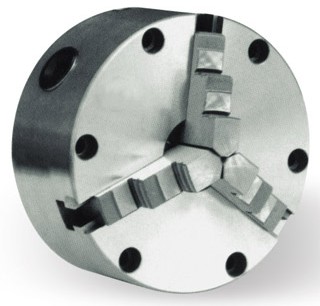

K11系列短錐三爪自定心卡盤
K11系列短錐三爪自定心卡盤采用短圓錐孔定位，定位精度高，拆裝快捷、方便、可靠。按其與機床主軸端部聯接型分為A型（穿通螺釘聯接）、C型（拔盤、螺栓鎖緊聯接）、D型（拉桿、凸輪鎖緊聯接）三種型式。

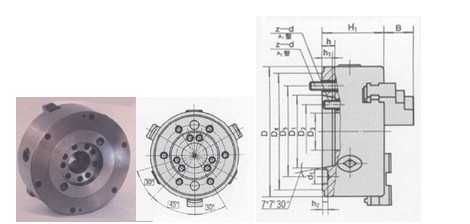

盤型號 D D1 D2 D3 G H J L M S A Bmin-Cmax Emin-Fmax 最大夾緊力（kN) 極限轉速(r.p.m) K11165/A2 5G 165 104.8 82.563 45 16.3 13 7.5 82 6-M10 10 3-55 50-160 55-145 24 3000 K11165/A2 5GL 165 104.8 82.563 45 16.3 13 7.5 130 6-M10 10 3-55 50-160 55-145 24 3000 K11205/A2 6 205 133.4 106.375 60 19.5 16 8 100 6-M12 12 4-85 65-200 65-200 31 2500 K11250/A2 6 250 133.4 106.375 80 19.5 14 8 105 6-M12 12 6-110 80-250 90-250 37 2200 K11250C/A2 6 250 133.4 106.375 80 19.5 14 8 105 6-M12 12 6-110 80-250 90-250 37 2200 K11254/A2 6 254 171.4 139.719 85 24.2 16 10 105 6-M16 12 10-110 80-250 90-250 37 2200 K11254C/A2 8 254 171.4 139.719 85 24.2 16 10 105 6-M16 12 10-110 80-250 90-250 37 2200 K11315C/A2 8 315 171.4 139.719 103 24.2 16 8 120 6-M16 14 10-140 95-315 100-315 46 1500 K11315C/A2 11 315 235 196.869 105 29.4 16 10 120 6-M20 14 10-140 95-315 100-315 46 1500 K11400C/A2 8 400 171.4 139.719 130 24.2 16 8 129 6-M16 17 15-210 120-400 120-400 55 1000 K11400C/A2 11 400 235 196.869 130 29.4 16 10 130 6-M20 17 15-210 120-400 120-400 55 1000 K11500C/A2 11 500 235 196.869 190 29.4 16 10 145 6-M20 17 25-280 150-500 150-500 65 800
