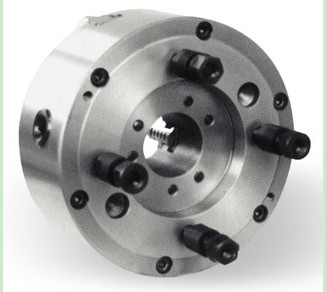

K11 C型
K11系列短錐三爪自定心卡盤
K11系列短錐三爪自定心卡盤采用短圓錐孔定位，定位精度高，拆裝快捷、方便、可靠。按其與機床主軸端部聯接型式分為A型（穿通螺釘聯接）、C型（拔盤、螺栓鎖緊聯接）、D型（拉桿、凸輪鎖緊聯接）三種型式。
主要規格
| 規格 | D | 規格 | D |
| 125/C3 | 125 | 250/C6 250C/C6 250A/C6 | 250 |
| 165/C4 | 125 | 250/C8 250C/C8 250A/C8 | 250 |
| 160/C3 160A/C3 | 160 | 325/C6 325C/C6 325A/C6 | 325 |
| 160/C4 160A/C4 | 160 | 325/C8 325C/C8 325A/C8 | 325 |
| 160/C5 160A/C5 | 160 | 325/C11 325C/C11 325A/C11 | 325 |
| 200/C4 200C/C4 200A/C4 | 200 | 380/C8 382C/C8 382A/C8 | 380 |
| 200/C5 200C/C5 200A/C5 | 200 | 380/C11 382C/C11 382A/C11 | 380 |
| 200/C6 200C/C6 200A/C6 | 200 | 500D/C11 | 500 |
| 250/C5 250C/C5 250A/C5 | 250 | 500D/C15 | 500 |

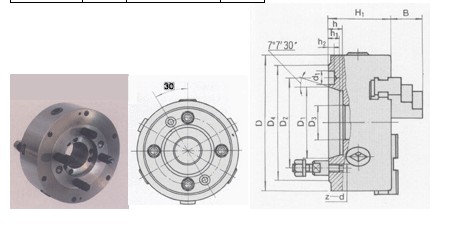

C型：撥盤\螺栓鎖緊連接
規格/型式 D D1 D2 D3 D4 H1 h h1 h2 d1 z-d K11 125/C3 125 53.975 75 25 102 63 13 10 - - 3-M10 K11 125/C4 125 63.513 85 25 112 63 13 10 6.5 14.7 3-M10 K11 160/C3、K11 160A/C3 160 53.975 75 40 102 76 13 10 - - 3-M10 K11 160/C4、K11 160A/C4 160 63.513 85 40 112 70 13 10 6.5 14.7 3-M10 K11 160/C5、K11 160A/C5 160 82.563 104.8 40 135 73 15 12 6.5 16.3 4-M10 K11 200/C4、K11 200A/C4、K11 200C/C4 200 63.513 85 50 112 84 13 10 6.5 14.7 3-M10 K11 200/C5、K11 200A/C5、K11 200C/C5 200 82.563 104.8 50 135 84 15 12 6.5 16.3 4-M10 K11 200/C6、K11 200A/C6、K11 200C/C6 200 106.375 133.4 50 170 84 16 13 6.5 19.5 4-M12 K11 250/C5、K11 250A/C5、K11 250C/C5 250 82.563 104.8 70 135 95 15 12 6.5 16.3 4-M10 K11 250/C6、K11 250A/C6、K11 250C/C6 250 106.375 133.4 70 170 95 16 13 6.5 19.5 4-M12 K11 250/C8、K11 250A/C8、K11 250C/C8 250 139.719 171.4 80 220 95 18 14 8 24.2 4-M16 K11 315/C6、K11 315A/C6、K11 315C/C6 315 106.375 133.4 100 170 106 16 13 6.5 19.5 4-M12 K11 315/C8、K11 315A/C8、K11 315C/C8 315 139.719 171.4 100 220 106 18 14 8 24.2 4-M16 K11 315/C11、K11 315A/C11、K11 315C/C11 315 196.869 235 100 290 106 20 16 10 29.4 6-M20 K11 320/C6、K11 320A/C6、K11 320C/C6 320 106.375 133.4 100 170 106 16 13 6.5 19.5 4-M12 K11 320/C8、K11 320A/C8、K11 320C/C8 320 139.719 171.4 100 220 106 18 14 8 24.2 4-M16 K11 320/C11、K11 320A/C11、K11 320C/C11 320 196.869 235 100 290 106 20 16 10 29.4 6-M20 K11 325/C6、K11 325A/C6、K11 325C/C6 325 106.375 133.4 100 170 106 16 13 6.5 19.5 4-M12 K11 325/C8、K11 325A/C8、K11 325C/C8 325 139.719 171.4 100 220 106 18 14 8 24.2 4-M16 K11 325/C11、K11 325A/C11、K11 325C/C11 325 196.869 235 100 290 106 20 16 10 29.4 6-M20 K11 380/C8、K11 380A/C8、K11 380C/C8 380 139.719 171.4 130 220 118 18 14 8 24.2 4-M16 K11 380/C11、K11 380A/C11、K11 380C/C11 380 196.869 235 130 290 118 20 16 10 29.4 6-M20 K11 400/C8、K11 400A/C8、K11 400C/C8 400 139.719 171.4 130 220 118 18 14 8 24.2 4-M16 K11 400/C11、K11 400A/C11、K11 400C/C11 400 196.869 235 130 290 118 20 16 10 29.4 6-M20 K11 500/C11、K11 500A/C11 500 196.869 235 190 290 135 20 16 10 29.4 6-M20 K11 500/C15、K11 500A/C15 500 285.775 330.2 200 400 135 21 17 10 35.7 6-M24 K11 630/C11、K11 630A/C11 630 196.869 235 190 290 154 20 16 10 29.4 6-M20 K11 630/C15、K11 630A/C15 630 285.775 330.2 260 400 154 21 17 10 35.7 6-M24
