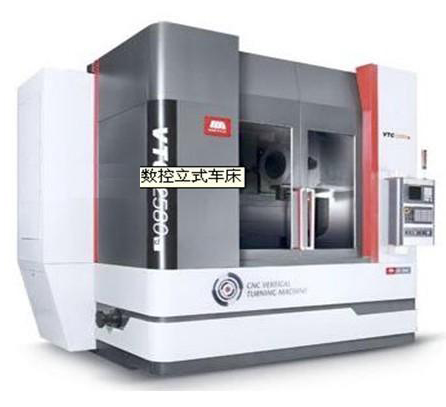

VTC系列數控立式車床
本系列機床適用于加工各種短軸類、盤類及形狀復雜的中小批零件，更適合精度、尺寸一致性要求高的大指量零件的加工需要。
機電一體化立式結構，占地面積小，整體布局緊湊合理，安裝、維修方便。立式裝夾工作，避免了臥式裝夾時由于工件重力而造成的圓度誤差，確保零件的圓度精度。
由于工件的自重，保證了工件與夾具基準面準確、緊密的接觸，使工件能獲得很高的定位精度和穩定的加工精度。
對于不規則形狀工件，在立式車床上易于加工且裝卸工件容易，夾具結構簡介，制造費用低。
機床符合人體工程學的操作要求，全封閉式防護結構，有利于安全生產，減少對生產作業環境的污染。
機床可組成生產單元，用于自動生產線。
主要技術參數： 參數名稱 單位 VTC4048 VTC6070 VTC8080 加工能力 最大回轉直徑 mm 500 800 1000 最大車削直徑 mm 400 600 800 最大車削高度 mm 480 700 800 主軸 轉速范圍 r/min 50-2200 50-1000 50-1000 卡盤直徑 " 12 500 630 主軸端部型號 A28 A211 A215 主軸軸承直徑（前） mm 160 180 200 主軸最大扭矩 Nm 500 840 2200 X/Z軸 X軸行程 mm -50-+250 -50-+650 800立式刀架/520臥式刀架 Z軸行程 mm 500 625 850 X軸快移速度 m/min 10 10 10 Z軸快移速度 m/min 15 15 15 精度 加工精度 mm IT6 IT6-IT7 IT6-IT7 X/Z軸定位精度 mm 0.012/0.015 0.018/0.020 0.018/0.020 X/Z軸重復定位精度 mm 0.006/0.006 0.006/0.008 0.0075/0.015 刀架 刀架形式 臥式八工位 立式六工位 或臥式八工位 立式六工位 或臥式八工位 外圓刀發具尺寸 mm 32×32 32×32 32×32 鏜刀桿發具尺寸 mm 40/32/25 50/40/32 50/40/32/25 電機功率 主軸電機（額定/30min) kW 15/18.5 22/26 37/45 X軸伺服電機 kW 1.8 3 3 Z軸伺服電機 kW 3 3 4.2 冷卻泵電機 kW 0.75 0.75 0.75 機床外形尺寸 長 mm 2357 3350 2960 寬 mm 2970 2800 3920 高 mm 3150 3420 3671 機床凈重 kg 11000 13000 15000
