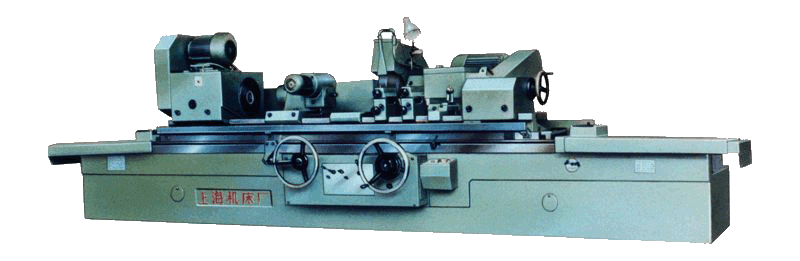

外圓磨床MQ1350B

機床適用于磨削IT6—IT7級精度的圓柱形或圓錐形回轉體工件的外圓表面，用于單件小批生產的場合。
本系列機床有1500、2000、3000mm三種不同長度的頂尖距，供用戶選用。

結構特征：

a、機床工作臺的縱向移動由液壓無級變速傳動，也可用手輪傳動。
b、砂輪架橫向進給由液壓作微量自動周期進給和快速進退，也可用手輪實現粗、細 兩種進給。

c、工件、砂輪、油泵和冷卻泵分別以單獨的電機驅動。

主要技術參數：

加工范圍
最大磨削直徑×最大磨削長度	φ500×1500、φ500×2000、φ500×3000mm
中心高	270mm
頂尖距	1500mm、2000mm、3000mm
可磨外圓直徑	最小φ25mm、最大φ500mm
中心架支承直徑	最小φ25mm、最大φ200mm
用尾架上修整時最大磨削長度	1250mm、1750mm、2750mm
工件最大重量	1000Kg
砂輪直徑	最小550mm
砂輪直徑	最大750mm
工作臺
最大磨削長度	1500mm、2000mm、3000mm
上工作臺最大回轉角度 ×1500	順時針3°，逆時針：6°
×2000	順時針2°，逆時針：5°
×3000	順時針2°，逆時針：3°
液壓傳動速度	0.1~3m／min
最大縱向移動量	1500、2000、3000mm
手輪一轉工作臺移動量	5mm

機床外形尺寸和凈重
規格型號	MQ1350B×1500	MQ1350B	MQ1350B×3000
長×寬×高	5320×2140×1550	6090×2140×1550	10240×2140×1550
凈重（Kg）	8600	9900	11350

機床裝箱尺寸和毛重
規格型號	MQ1350B×1500	MQ1350B	MQ1350B×3000
長×寬×高	5150×2750×2100	6050×2750×2100	8200×2750×2200
毛重（Kg）	11200	13000	17350
