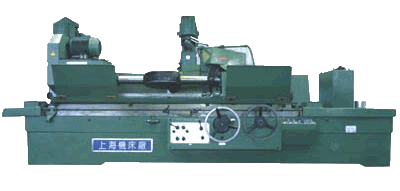

MQ1650A端面外圓磨床

主要用途：
本機床適用于大型和成批生產車間同時磨削帶肩圓柱形工件的端面和外圓型面之用、亦可作普通外圓磨床磨削圓柱形及圓

錐形工件。
結構特征：
a、機床工作臺的縱向移動可由液壓作無級傳動，也可用手輪傳動。
b、砂輪架橫向進給可由液壓作微量自動進給，也可用手輪進給，砂輪架快速進退和切入進給是斜向進退的。
c、工件、砂輪、油泵和冷卻水泵均分別以單獨的電機傳動。
d、操縱機構手柄、旋鈕、電氣按鈕均位于機床前面部位，操作頗為便利

主要技術參數：

加工范圍
最大磨削直徑×最大磨削長度		φ500×1500mm
中心高		270mm
頂尖距		1500mm
可磨外圓直徑	用中心架	最大200mm、最小25mm
	不用中心架	500mm
工件最大重量		1000Kg
砂輪架
體殼導軌與床身導軌夾角		45°
進給方向與床身導軌		垂直
快速進給方向與砂輪架主軸		垂直
進給絲桿行程量		320mm
進給手輪一轉移動量		粗4mm
		細0.5mm
旋鈕上一格代表砂輪補償量		粗0.02mm
		細0.0025mm
快速進退量（45°方向上）		150mm
最大切入量（工件半徑上或端面上）		0.6mm
斜方向最小切入速度		0.2mm/min
主軸直徑		100mm
砂輪直徑		新φ750×75×φ305
轉速		890rpm
線速度		35/m/s
自動切入進給		有
自動周期進給最小量		每次0.005
手動微量進給		0.0025mm
