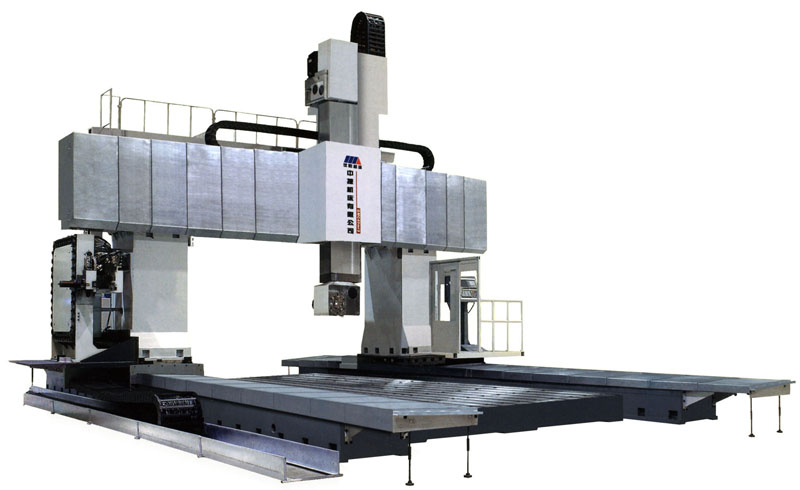

GMC mr系列龍門移動式鏜銑床：

機床介紹：

主要適用于，橋梁鐵路機車，軍工，能源，機床，電力，航天，船舶，冶金等行業的大型零部件加工，以加工黑色和有色金屬中大型零件為對象。工件在一次裝卡后可高精度，高效率的連續完成銑削平面，臺階，溝槽，復雜型面，腔體及各種的鉆，鉸，鏜，剛性攻絲等多種工序的加工。龍門框架剛性高，精度保持好，能長久適應各種不同材質的切削加工，同時兼顧高精度，種切削的雙重需要。

主要特點：

1.五面加工頭，立臥主軸合成一體
2.立臥轉換刀庫，自動換刀系統，節約大量工裝時間，提高

3.進給采用雙驅動結構，兩個伺服電機，實現無縫傳動

4.床身剛性好，承載龍門框架，保持機床性能穩定
5.橫梁承載力大，適合重切削

6.固定工作臺選用優質材質，應用先進工藝鑄造，承載能力強

主要技術參數：

參數名稱				單位	GMC2040r	GMC2060r		GMC2560r
工作臺	工作臺尺寸			mm	2000×4000	2000×6000		2500×6000
	兩立柱間距離			mm	3000	3000		3500
	工作臺承重			t	20	25		25
	T型槽寬度			mm	28	28		28
加工范圍	工作臺最大行程-X軸			mm	4200	6200		6200
	滑鞍行程-Y軸			mm	3200+600（換刀）	3200+600（換刀）		3700+600（換刀）
	滑枕最大行程-Z軸			mm	1500	1500		1500
	C軸			o	5o×72	5o×72		5o×72
	主軸端面到工作臺距離		最大	mm	1730	1730		1700
			最小	mm	230	230		200
主軸	錐孔（7:24）				ISO50
	轉速范圍			r/min	10-2000
	輸出扭矩			Nm	2000/2500
	主軸電機功率			kw	37/51(連續30min）
	滑枕截面尺寸			mm	500×500
進給	切削進給速度范圍	X、Y、Z		mm/min	1-5000
	快速移動		X軸	m/min	10
			Y軸	m/min	10
			Z軸	m/min	10
刀庫	最大刀具長度			mm	400
	形式				立臥轉換鏈條式
	容量			把	40/60
	最大刀盤直徑		滿刀	mm	Φ125
			相鄰空刀	mm	Φ245
	換到時間（刀對刀）			s	8
	最大刀具重量			kg	20
機床定位精度	執行GB/T19362.1 -2003標準		X軸	mm	0.032 （0.025帶光柵尺）		0.04 (0.03帶光柵尺）
			Y軸	mm	0.032 （0.025帶光柵尺）		0.032 （0.025帶光柵尺）
			Z軸	mm	0.025 （0.015帶光柵尺）		0.025 （0.015帶光柵尺）
重復定位精度	執行GB/T19362.1 -2004標準		X軸	mm	0.022 （0.02帶光柵尺）		0.025 （0.02帶光柵尺）
			Y軸	mm	0.022 （0.016帶光柵尺）		0.022 （0.016帶光柵尺）
			Z軸	mm	0.015 （0.01帶光柵尺）		0.015 （0.01帶光柵尺）
機床重量				t	80		90	107
電氣總?cè)萘?span>				KVA	130
數控系統					SIEMENS 840DE

參數名稱					單位	GMC3080r	GMC3060r
工作臺	工作臺尺寸				mm	3000×8000	3000×6000
	兩立柱間距離				mm	4000	4000
	工作臺承重				t	35	30
	T型槽寬度				mm	28	28
加工范圍	工作臺最大行程-X軸				mm	8200	6500
	滑鞍行程-Y軸				mm	4200+600（換刀）	4200+600（換刀）
	滑枕最大行程-Z軸				mm	1500	1500
	C軸				o	5o×72	5o×72
	主軸端面到工作臺距離			最大	mm	1700	1700
				最小	mm	200	200
主軸	錐孔（7:24）					ISO50	ISO50
	轉速范圍				r/min	10-2000	10-2000
	輸出扭矩				Nm	2000/2500	2000/2500
	主軸電機功率				kw	37/51(連續30min）	37/51(連續30min）
	滑枕截面尺寸				mm	500×500	500×500
進給	切削進給速度范圍		X、Y、Z		mm/min	1-5000	1-5000
	快速移動		X軸		m/min	10	10
			Y軸		m/min	10	10
			Z軸		m/min	10	10
刀庫	最大刀具長度				mm		400
	形式					立臥轉換鏈條式
	容量				把	40/60
	最大刀盤直徑	滿刀			mm	Φ125
		相鄰空刀			mm	Φ245
	換到時間（刀對刀）				s	8
	最大刀具重量				kg	20
機床定位精度	執行GB/T19362.1 -2003標準			X軸	mm	0.04帶光柵尺	0.032帶光柵尺
				Y軸	mm	0.035 （0.025帶光柵尺）	0.035 （0.025帶光柵尺）
				Z軸	mm	0.025 （0.015帶光柵尺）	0.025 （0.015帶光柵尺）
重復定位精度	執行GB/T19362.1 -2004標準			X軸	mm	0.03帶光柵尺	0.022帶光柵尺
				Y軸	mm	0.025 （0.016帶光柵尺）	0.025 （0.016帶光柵尺）
				Z軸	mm	0.015 （0.01帶光柵尺）	0.015 （0.01帶光柵尺）
機床重量					t	145	125
電氣總?cè)萘?span>					KVA	130	130
數控系統						SIEMENS 840DE	SIEMENS 840DE
