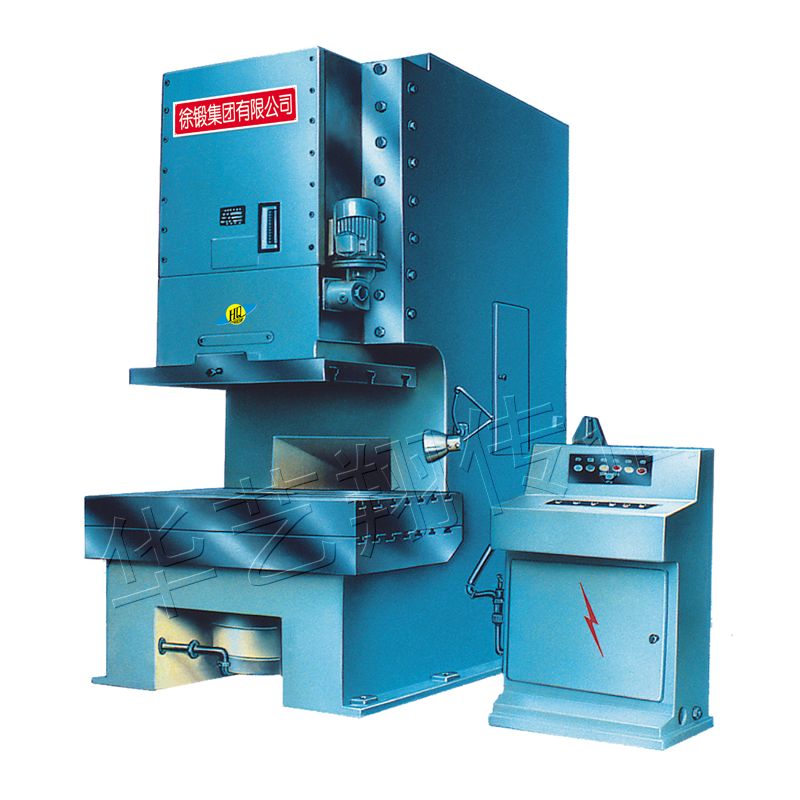

J11系列開式固定臺壓力機
用途與結構性能
◆ 結構緊湊，能耗小，扭矩和公稱力行程大，適用于厚板沖裁
◆ 機身為單柱固定臺式焊接結構
◆ 采用單盤氣動塊式摩擦離合器和制動器，結合平穩，磨損小，壽命長
◆ 電氣可采用交磁或PLC控制，具有寸動、單次和連續操作規范
◆ 采用獨特的無連桿式結構，降低整機高度，提高剛度和滑塊導向精度
◆ 滑塊裝有壓塌式保險器，超載時保險器被壓塌，從而保證整機不受損壞
主要技術參數：
| 項目名稱Item | 單位Unit | JA11-250 | J11-400 | ||
| 公稱力 Norminal Pressure | 千牛kN | 2500 | 4000 | ||
| 公稱力行程 Norminal Pressure Stroke | 毫米mm | 8 | 13 | ||
| 滑塊行程 Slide Stroke | 毫米mm | 120 | 200 | ||
| 行程次數 No. of Strokes per minute | 次/分 SPM | 37 | 25 | ||
| 最大裝模高度 Max. Die Height | 毫米mm | 300 | 380 | ||
| 裝模高度調節量 Die Height Adjustment | 毫米mm | 80 | 140 | ||
| 喉深 Throat Depth | 毫米mm | 325 | 520 | ||
| 工作臺板 | 前后 F.B | 毫米mm | 630 | 1000 | |
| Bolster Surface | 左右 L.R | 毫米mm | 1100 | 1600 | |
| 工作臺孔尺寸 Bed Opening | 毫米mm | ?320 | ?660 | ||
| 滑塊底面 | 前后 F.B | 毫米mm | 460 | 800 | |
| Slide Surface | 左右 L.R | 毫米mm | 580 | 1150 | |
| 模柄孔尺寸 Stemhole | 毫米mm | ?70x90 | ?60x195 | ||
| 立柱間距離 Distance between Uprights | 毫米mm |
| 750 | ||
| 墊板厚度 Thickness of Bolster | 毫米mm | 150 | 170 | ||
| 可選配氣墊Optional Cushion | 壓力Pressure | 千牛kN | 100 | 310 | |
| 行程 Stroke | 毫米mm | 60 | 100 | ||
| 主電機 | 型號 Model |
| Y200L1-6 | Y225M-6 | |
| Main Motor | 功率 Power | 千瓦kW | 18.5 | 30 | |
| 滑塊電機 | 型號 Model |
| Y90S-4 | Y90L-2 | |
| Slide Motor | 功率 Power | 千瓦kW | 1.1 | 2.2 | |
| 外形尺寸 Overall Dimension | 前后 F.B | 毫米mm | 2620 | 3500 | |
| 左右 L.R | 毫米mm | 1200 | 2150 | ||
|
| 高度 Height | 毫米mm | 2625 | 3300 | |
| 氣壓 Air Pressure | 兆帕MPa | 0.5 | 0.5 | ||
| 重量（約）Gross Weight | 千克kg | 14500 | 28500 | ||
