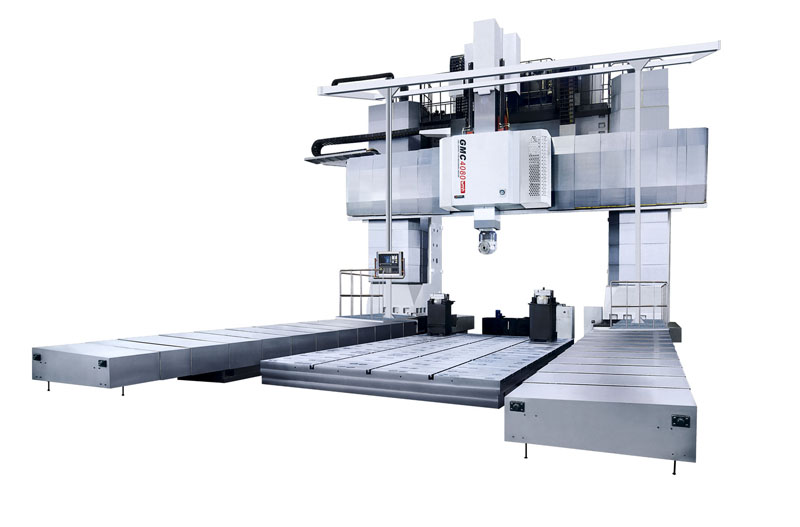

GMC系列動梁龍門移動式鏜銑床

機床介紹：
主要適用于，橋梁鐵路機車，軍工，能源，機床，電力，航天，船舶，冶金等行業的大型零部件加工，以加工黑色和有色金屬中大型零件為對象。工件在一次裝卡后可高精度，高效率的連續完成銑削平面，臺階，溝槽，復雜型面，腔體及各種的鉆，鉸，鏜，剛性攻絲等多種工序的加工。龍門框架剛性高，精度保持好，能長久適應各種不同材質的切削加工，同時兼顧高精度，種切削的雙重需要。

結構特點：

1.全新的造型，體現出現代機床外觀的發展趨勢

2.可配多種銑頭，最大化滿足客戶的需要

3.動梁加工，極大地擴大了加工大零件的范圍

4.靜壓導軌，摩擦系數是普通導軌的三分之一

5.雙電機雙齒輪，提高精度

6.滑枕全封閉結構，精度保持極佳，同時提高主軸輸出扭矩

GMC-wmh系列動梁龍門移動式加工中心

主要技術參數：

參數名稱			單位	GMC4080WMH	GMC40120WMH	GMC50160WMH	GMC50200WMH
工作臺	工作臺尺寸		mm	4000×8000	4000×12000	5000×16000	5000×20000
	兩立柱間距離		mm	5500	5500	6300	6300
	工作臺承重		t/m2	7
	T型槽寬度		mm	36
加工范圍	龍門最大行程-X軸		mm	8000+900 換頭行程	12000+900 換頭行程	16000+900 換頭行程	20000+900 換頭行程
	滑板最大行程-Y軸		mm	5200			6500
	滑枕最大行程-Z軸		mm	1500
	橫梁最大行程-W軸		mm	2000
	主軸端面至工作臺面距		mm	3500
滑枕截面積			mm2	580x580
主軸	主軸轉速范圍		r/min	5-2000
	主軸電機功率		KW	71/100
	最大輸出扭矩		N.m	6000/8000
	前主軸孔錐度			ISO60
進給	切削進給范圍	X.Y.Z軸	mm/min	1-5000
	快速移動	X軸	m/min	10
		Y軸	m/min	10
		Z軸	m/min	10
		W軸	m/min	2
機床定位精度	執行標準（GB/TB19362.1- 2003)	X軸	mm	0.015/2000 (帶光柵尺）	0.020/1000(全長 0.065）帶光柵尺		0.020/1000(全長 0.15）帶光柵尺
		Y軸	mm	0.035/2000 (帶光柵尺）	0.020/1000(全長 0.041）帶光柵尺		0.020/1000(全長 0.05）帶光柵尺
		Z軸	mm	0.02/2000 (帶光柵尺）	0.020/1000(全長 0.020）帶光柵尺
		W軸	mm	0.020/2000 (帶光柵尺）	0.0251000(全長 0.032）帶光柵尺
重復定位精度	執行標準（GB/TB19362.1- 2003)	X軸	mm	0.010	0.015/1000
		Y軸	mm	0.010	0.02
		Z軸	mm	0.010	0.015
		W軸	mm	0.015	0.02

GMC-wmr3動梁龍門移動式鏜銑床

主要技術參數：

參數名稱		單位	GMC3080wmr3	GMC30100wmr3	GMC40100wmr3	GMC40120wmr3
工作臺	工作臺尺寸	mm	3000x8000	3000x10000	4000x10000	4000x12000
	立柱間距	mm	4500	4500	5500	5500
	工作臺承重	t/m²	10	10	10	10
	T型槽寬度	mm	36	36	36	36
加工范圍	龍門行程-X軸	mm	8000+9000換頭行程	10000+9000換頭行程	10000+9000換頭行程	12000+9000換頭行程
	滑板行程-Y軸	mm	4600	4600	5600	5600
	滑枕行程-Z軸	mm	1500	1500	1500	1500
	橫梁行程-W軸	mm	2500	2500	2500	2500
主軸	錐孔7:24		ISO50	ISO50	ISO50	ISO50
	轉速范圍	r/min	10-2000	10-2000	10-2000	10-2000
	最大輸出扭矩	Nm	4000/5200	4000/5200	4000/5200	4000/5200
	主電機功率	KW	60/84	60/84	60/84	60/84
	滑枕截面尺寸	mm²	480x540	480x540	480x540	480x540
進給	切削進給X/Y/Z	mm/min	1-5000	1-5000	1-5000	1-5000
	快速移動X/Y/Z	m/min	10	10	10	10
	快速移動W	m/min	2	2	2	2
定位精度	執行標準GB/T19362.1-2003	X	0.015/2000帶光柵尺
		Y	0.025帶光柵尺
		Z	0.015帶光柵尺
		W	0.025帶光柵尺
重復定位精度	執行標準GB/T19362.1-2003	X	0.010/2000帶光柵尺
		Y	0.016帶光柵尺
		Z	0.010帶光柵尺
		W	0.015帶光柵尺
