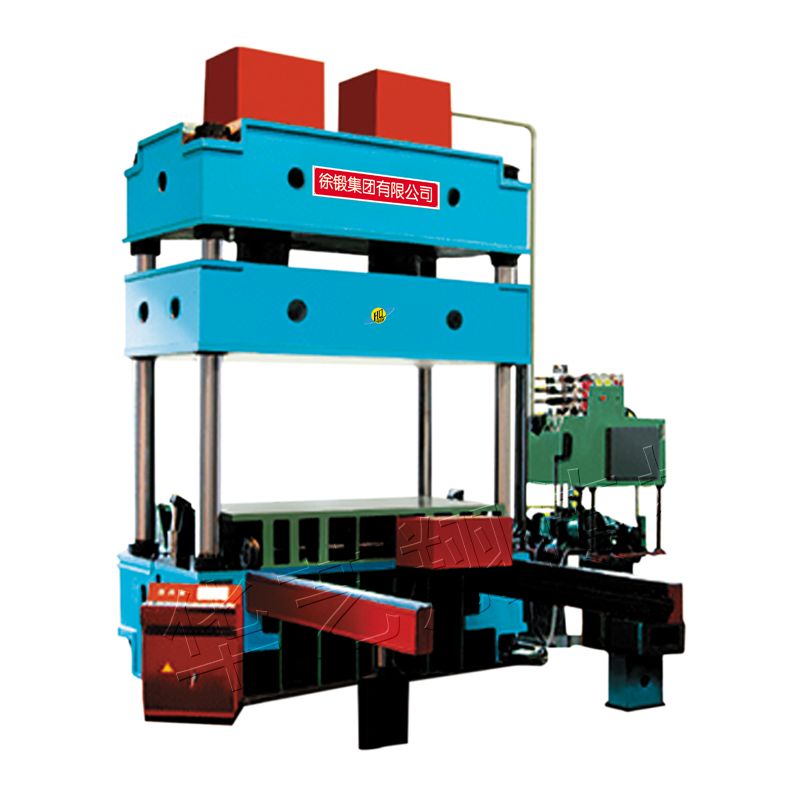

Y27系列四柱式薄板沖壓液壓機

用途與結構性能：

三梁四柱結構，經濟實用。操作空間寬敞，移動工作臺可移出機身外以便安裝模具，整機結構簡單，外形美觀。液壓控制采用插裝閥集成系統，動作可靠，使用壽命長。本機具有獨立的動力機構和電氣系統，采用PLC自動控制，并可實現調整、手動及半自動三種操作方式。本機適用于金屬的薄板拉伸工藝，可塑性材料的壓制工藝，用于拉伸、壓制大型制品成型設備。

可選附件：移動工作臺、沖裁緩沖裝置、光電保護裝置、行程壓力數顯裝置、觸摸工業顯示屏、PLC可編程序控制器等。

主要技術參數：

項目Itme		單位Unit	Y27-100	Y27-200	Y27-315	Y27-315A	Y27-400	Y27-500
公稱力Nominal Pressure		千牛KN	1000	2000	3150	3150	4000	5000
回程力Back Stroke Pressure		千牛KN	320	450	600	600	500	1000
液壓墊力Pressure of Hydraulic Cushion		千牛KN	400	630	630	630	1600	1000
滑塊行程Stroke Length		毫米mm	600	710	800	800	900	900
液壓墊行程Stroke of Hydraulic Cushion		毫米mm	200	300	300	300	300	300
開口高度Opening Height		毫米mm	900	1120	1250	1250	1500	1500
滑塊速度Speed of Slide	空程Idle Stroke	毫米/秒mm/S	80	120	100	100	180	120
	工作Work	毫米/秒mm/S	10	10-15	6-12	6-12	8-20	6-10
	回程Back	毫米/秒mm/S	50	85	65	65	150	80
液壓墊速度Speed of Hydraulic Cushion	上行Upward	毫米/秒mm/S	43	65	65		60	80
液壓墊速度Speed of Hydraulic Cushion	退回Back	毫米/秒mm/S	65	160	160		120	160
工作臺尺寸Bolster Surface	左右L.R.	毫米mm	690	1000	1260	2000	2400	1400
工作臺尺寸Bolster Surface	前后F.B.	毫米mm	630	900	1120	1400	1600	1400
液壓墊有效尺寸Available Size of Hydraulic Cushion	左右L.R.	毫米mm	450	600	600/650	800	1700	800
液壓墊有效尺寸Available Size of Hydraulic Cushion	前后F.B.	毫米mm	450	600	600/650	800	1100	800
機器外形尺寸Overall Dimension	左右L.R.	毫米mm	960	1340	1660	2020	4900	4060
	前后 F.B	毫米mm	630	940	1160	1400	2000	2200
	地面以上 Above Floor	毫米mm	3280	3950	3950	4680	5700	5700
電機功率Power of Motor		千瓦KW	7.5	22	22	22	55	44

主要技術參數：

項目Itme		單位Unit	Y27-500A	Y27-630	Y27-800	Y27-1000	Y27-1250	Y27-1600
公稱力Nominal Pressure		千牛KN	5000	6300	8000	10000	12500	16000
回程力Back Stroke Pressure		千牛KN	570	850	800	1000	1000	1300
液壓墊力Pressure of Hydraulic Cushion		千牛KN	1000	1000	2000	2500	4000	5000
滑塊行程Stroke Length		毫米mm	900	900	900	1100	1100	1200
液壓墊行程Stroke of Hydraulic Cushion		毫米mm	300	350	350	350	400	450
開口高度Opening Height		毫米mm	1500	1500	1600	1700	1700	2000
滑塊速度Speed of Slide	空程Idle Stroke	毫米/秒mm/S	200	120	200	300	300	300
	工作Work	毫米/秒mm/S	6-10	6-15	8-18	8-18	8~20	8-18
	回程Back	毫米/秒mm/S	150	85	150	200	200	200
液壓墊速度Speed of Hydraulic Cushion	上行Upward	毫米/秒mm/S	80	80	40	40	40	60
液壓墊速度Speed of Hydraulic Cushion	退回Back	毫米/秒mm/S	160	150	100	100	100	90
工作臺尺寸Bolster Surface	左右L.R.	毫米mm	2100	1600	3000	4000	4000	4000
工作臺尺寸Bolster Surface	前后F.B.	毫米mm	1400	1600	1800	2000	2500	2500
液壓墊有效尺寸Available Size of Hydraulic Cushion	左右L.R.	毫米mm	1250	1000	2200	3100	3250	3250
液壓墊有效尺寸Available Size of Hydraulic Cushion	前后F.B.	毫米mm	850	1000	1150	1300	1750	1750
機器外形尺寸Overall Dimension	左右L.R.	毫米mm	4500	4700	4400	6410	6800	7200
	前后 F.B	毫米mm	2200	2500	3800	4200	5000	5500
	地面以上 Above Floor	毫米mm	6200	6500	7200	7800	8100	9500
電機功率Power of Motor		千瓦KW	44	60	74	82.5	110	166
