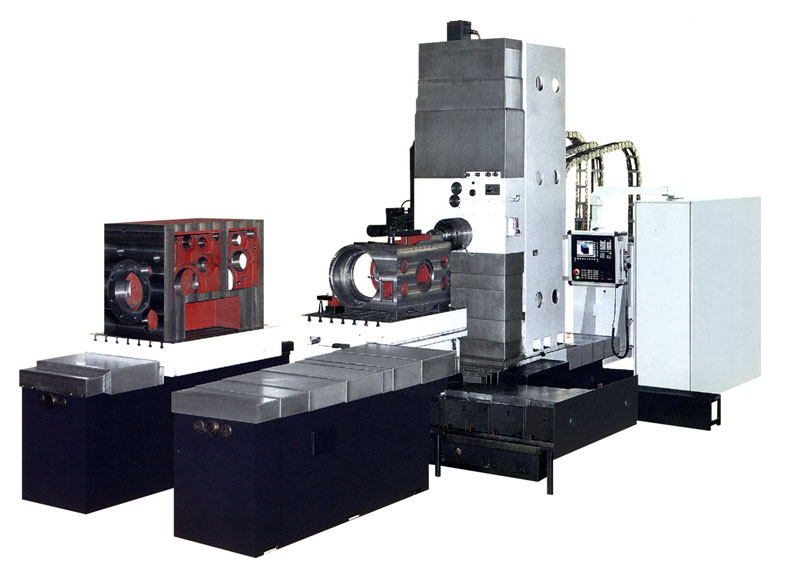

HMC系列臥式加工中心

HMC系列臥式鏜銑加工中心是引進吸收德國先進制造技術而開發的數控機床，經過多次技術改進，現已形成完整的系列化產品。該產品工藝成熟，質量穩定，其技術指標及軟硬件均處于國際先進水平，是高端的數控自動化產品。

機床具有鏜削、銑削、鉆削、攻螺紋（剛性攻絲）、锪削等多種加工功能，卓越的數控系統使機床還具有直線插補、圓弧插補及四軸聯動功能。數控回轉工作臺可實現工件一次裝夾便完成四個面上的孔系及平面的多工序加工。ATC機械手式刀庫使機床成為高效的自動化設備。雙交換工作臺將裝卸工件的輔助時間融入到加工時間里，進一步提升了生產效率。針對工件的特殊加工需求，機床可選擇主軸中心冷卻等其他功能。

主要技術參數:

參數名稱	單位	TH65100 ×100B	TH65100 ×125B/3D	TH65125 ×125B/3	TH65125 ×125B/3D	TH65125 ×140B/3D
工作臺
工作臺面積	mm	1000×1000	1000×1250	1250×1250	1250×1250	1250×1400
交換工作臺數	個	2	1	2	1	1
工作臺交換時間	s	55	-	55	-	-
允許最大荷重	kg	3000	5000	4000	5000	5000
主軸工作范圍
主軸錐孔		ISO 7:24 No50(BT50選項）
主軸直徑	mm	Φ125	Φ125	Φ125	Φ125	Φ125
主電機功率	kw	17/22.5
主軸轉速	r/min	12-3000
主軸最大扭矩	N.m	1100/1400
主軸軸向最大抗力	N	12250
工作臺最大行程X	mm	2000
主軸箱最大行程Y	mm	1200
立柱最大行程Z	mm	1200		1200 1600（直線導軌）		1200
主軸行程W	mm	-	500
工作臺回轉B		360o/0.001o
移動速度
主軸中心線至工作臺距離	mm	0-1200	100-1300	0-1200	100-1300
主軸端面至工作臺中心最小距離	mm	350（主軸零位）		375直線導軌（主軸零位）350(主軸零位）
切削進給XYZ	mm/min	1-6000
切削進給W	mm/min	1-5000
快速	m/min	X,Y,Z:10	X,Y,Z:10 W:5	X,Z:15 Y:10 W:5		X,Y,Z:10 W:5
工作臺進給	r/min	0-2.5
自動換刀裝置
刀庫容量	piece	60（40、90為選項）
選刀方式		定點
刀柄規格		ISO 7：24 JT50
刀具最大重量	kg	25
刀具最大長度	mm	400
直徑	mm	Φ125
換到時間	s	9
相鄰空刀最大直徑	mm	250
定位精度
XYZ	mm	X:0.025;Y,Z:0.020
B(4×90o)	"	12(4)
重復定位精度
XYZ	mm	X:0.014;Y,Z:0.012
B(4×90o)	"	8(4)
安裝數據
電源	Hz/V	50/380
電氣總?cè)萘?span>	KVA	100
外形尺寸	mm	9175×6900×4350	6875×6900×4350	9900×6000×4350	7400×6000×4350	6875×6900×4350
數控系統		SIEMENS 840DE

項目		單位	HMC160	HMC160rd
工作臺	工作臺面積	mm	2000×2500	2000×2000
	交換工作臺數	個	1	2
	允許最大荷重	kg	25000	15000
	主軸直徑	mm	Φ160	Φ160 （滑枕480×540）
	主電機功率	kw	37/51（30min）	37/51（30min）
	主軸轉速	r/min	10-2000	10-2500
	主軸最大扭矩	N.m	4070-5600	2050/2780
	主軸軸向最大抗力	N	30000	20000
	工作臺最大行程X	mm	3000	3000
	主軸箱最大行程Y	mm	2500	2500
	立柱最大行程Z	mm	2000	2000
	主軸行程W	mm	1000	V:1000 W:800
	工作臺回轉B		360o/0.001o	360o/0.001o
移動速度	主軸中心線至工作臺距離	mm	0-2500	100-2600
	主軸端面至工作臺中心最小距離	mm	640（主軸零位）	1152（主軸零位）
	切削進給XYZ	mm/min	1-6000	1-6000
	切削進給W	mm/min	1-3000	V，W:1-3000
	快速	m/min	X,Y,Z:24 W:5	X,Y,Z:24 V,W:5
	工作臺進給	r/min	0-2	0-2
自動換刀裝置	刀庫容量	piece	90	90
	選刀方式		定點	定點
	刀柄規格		ISO 7：24 JT50	ISO 7：24 JT50
	刀具最大重量	kg	35	35
	刀具最大長度/直徑	mm	400/Φ125	400/Φ125
	換到時間	s	16	12(<25kg） 16（>25kg）
	相鄰空刀最大直徑	mm	250	250
定位精度	XYZ	mm	0.026	X,Y,Z,V,W:0.026
定位精度	B(4×90o)	"	18(4)	18(4)
重復定位精度	XYZ	mm	0.013	X,Y,Z,V,W:0.013
	B(4×90o)	"	10(4)	10(4)
	電氣總?cè)萘?span>	KVA	200	250
	外形尺寸	mm	8600×8360×6900	12350×8680×6900
