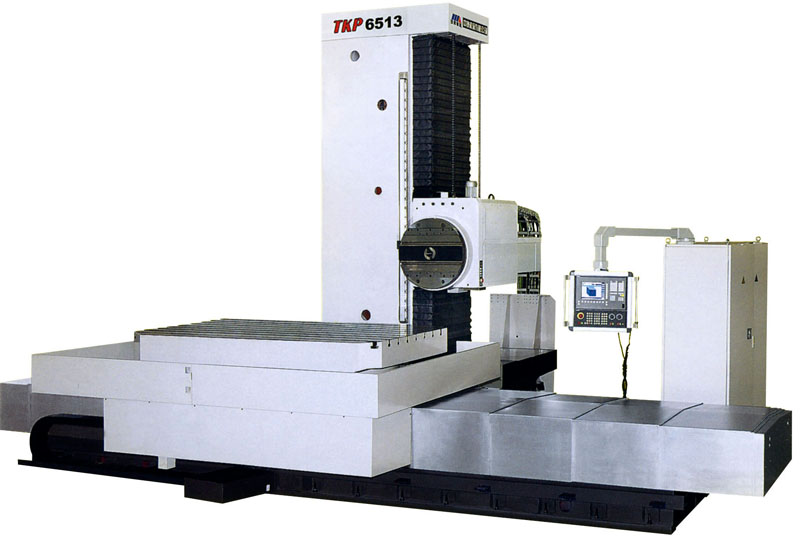

PBC系列數控臥式鏜銑床：
數控臥式銑鏜床系列采用模塊化設計，即在同一主機（同一鏜軸直徑），配上不同系統，在機床布局、結構、精度等方面采取相應措施后，可組成不同檔次的不同規格的機床。該機床以銑、鏜為主，也可進行鉆孔、擴孔、锪平面、車端面和車外圓等多種工序的加工。特別適宜加工多孔系，孔距要求較精確的箱體型零件，該機床可實現坐標的自動定位，還可實現X、Y、Z、W、B任意四個坐標軸聯動，可用圓弧插補進行輪廓和三維曲面的加工。
主要技術參數: 參數名稱 單位 TKP6513 TKP6511B TK6813(A) 工作臺尺寸 mm 1400×1600 (1600×1800) 1000×1250 (1250×1400) 1600×1800 (2500×3000)B 工作臺可承受最大載荷 kg 10000 5000 10000(20000)(30000) 工作臺T型槽 28×9 22×7 28×9(B:36×9) 主軸直徑 mm 130 110 160 主軸錐孔 ISO7:24No50 ISO7:24No50 ISO7:24No50 主軸轉速 r/min 10-2000(10-3000) 10-2000 10-1500 主軸最大扭矩 N.m 2500/3000 1300/1700 3500/4800 主軸中心到工作臺面距離 mm 100-1700 60-1560(30-1530) 100-2100 主軸端面到工作臺中心最小距離 mm 850主軸零位 487主軸零位 1000主軸零位 工作臺橫向行程 mm 2000（3000,3500,4000） 2000（2500,3000） 3000（3500,4000） 主軸箱垂直行程 Y mm 1600（2000,2000,3000） 1500（2000） 2000（2500,3000） 立柱縱向行程 Z mm 1600(2000) 1200（2000） 2000 主軸行程 W mm 800 550 1000 滑枕行程 V mm - - - 平旋盤滑塊行程 U mm 200 140 - 工作臺回轉 B 0.001o×360o 0.001o×360o 0.001o×360o 進給速度 X、Y、Z mm/min 1-6000 1-6000 1-6000 W、U mm/min 1-3000 W:1-2000；U:1-1000 1-3000 B r/min 0-1 0-1.5 0-1 快移速度 X、Y、Z mm/min 9 9 9 W、U mm/min 3 2.4 W:3 B r/min 1 2.5 1 刀庫容量（TH系列） 把 40(60) 20,40 40(60) 刀柄規格 ISO7：24JT50 拉丁標準 LDA-50 主電機功率 kw 22/30(連續/30min） 定位精度 執行JB/T8772.4 -1998 X、Y、Z mm X,Y,Z:0.026； W：0.020； X：0.025； Y,Z,W:0.020； X：0.030； Y,Z:0.026； B4×90o " 12(6) 12(6) 12(6) 重復定位精度 執行JB/T8772.4 -1998 X、Y、Z mm X,Y,Z:0.020； W，U:0.018 X:0.020 ;Y,Z,W:0.016； X,Y,Z:0.020； W：0.018 B " 8 8 8 機床外形尺寸 （長×寬×高） mm 6700×7800×4700 5555×4155×4078 7250×7250×5000 數控系統 SIEMENS 840DESL(選項FANUC系統31i） 電氣總?cè)萘?span> KVA 100 50(90) 100/130/150（A,B)
(2000×2500)A
（1050/2000)
(1200/2000)
（1100/A，1350/B）
U：0.032
U:0.032
W:0.020
U:0.018
（8000×8000×5000）
| 項目 | 單位 | TK6816(A)(B) | TK6816(A)(B)/A | TK6813(A) | ||
| 工作臺尺寸 | mm | 2000×2000 （2000×2500）A | 2000×2000 （2000×2500）A | 2000×2000 (2000×2500）A | ||
| 工作臺可承受最大載荷 | kg | 10000(20000)A （3000）B | 10000(20000)A （3000）B | 10000(20000) | ||
| 工作臺T型槽 |
| 28×9（B：36×9） | 28×9（B：36×9） | 28×9 | ||
| 主軸直徑 | mm | 160方滑枕 480×480 | 160方滑枕450×450 | 130方滑枕480×480 | ||
| 主軸錐孔 |
| ISO7:24No50 | ISO7:24No50 | ISO7:24No50 | ||
| 主軸轉速 | r/min | 10-1000 | 10-1000 | 10-1500 | ||
| 主軸最大扭矩 | N.m | 3000/4100 | 3000/4100 | 1800/2500 | ||
| 主軸中心到工作臺面距離 | mm | 300-2300 | 285-2785 | 300-2300 | ||
| 主軸端面到工作臺中心最小距離 | mm | 1073主軸零位 | 1073主軸零位 | 1073主軸零位（1173/A） | ||
| 工作臺橫向行程 | mm | 3000（3500,4000） | 3000（3500,4000） | 2000（3000,3500,4000） | ||
| 主軸箱垂直行程 Y | mm | 2000（2500,3000） | 2000（2500,3000） | 2000（2500,3000） | ||
| 立柱縱向行程 Z | mm | 2000 | 2000 | 1600（2000） | ||
| 主軸行程 W | mm | 700 | 900 | 700 | ||
| 滑枕行程 V | mm | 700 | 1000 | 700 | ||
| 平旋盤滑塊行程 U | mm | - | ||||
| 工作臺回轉 B |
| 0.001o×360o | ||||
| 進給速度 |
|
| ||||
| X、Y、Z | mm/min | 1-6000 | ||||
| W、U | mm/min | W,V：1-3000 | ||||
| B | r/min | 0-1 | ||||
| 快移速度 |
|
| ||||
| X、Y、Z | mm/min | 6 | ||||
| W、U | mm/min | W,V:3 | ||||
| B | r/min | 1 | ||||
| 刀庫容量（TH系列） | 把 | 40(60) | ||||
| 刀柄規格 |
| ISO7：24JT50 | ||||
| 拉丁標準 |
| LDA-50 | ||||
| 主電機功率 | kw | 37/51（連續/30min） | ||||
| 定位精度 |
|
| ||||
| 執行JB/T8772.4- 1998 | X、Y、Z | mm | X,Y,Z:0.026； W，V：0.025 | |||
| B4×90o | " | 12(6) | ||||
| 重復定位精度 |
|
| ||||
| 執行JB/T8772.4- 1998 | X、Y、Z | mm | X,Y,Z:0.018； W，V：0.015 | |||
| B | " | 8 | ||||
| 機床外形尺寸 （長×寬×高） | mm | 7882×7600×5300 | 8200×8000×6000 | 7600×6746×5300 | ||
| 數控系統 |
| SIEMENS 840DESL | ||||
| 電氣總?cè)萘?span> | KVA | 130/150 | 130/150 | 130/150(A,B) | ||
