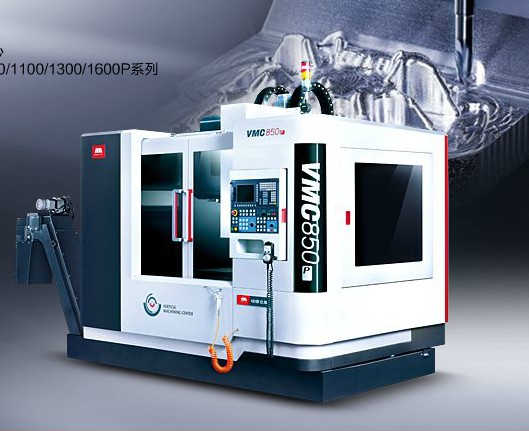

VMC-P系列立式加工中心

P系列力求滿足于客戶對高精端產品的需求，從結構框架到人機安全角度全部吸取歐洲最先進的思維理念，從整機剛性到產品配備上全面追求高品位。該系列立式加工中心是為滿足汽車、模具等不同行業需求而開發的，有多種結構形式和多個品種；可配第四軸或配五軸控制擺動回轉工作臺，加工范圍大、覆蓋面廣、可滿足各行業不同材質的加工要求，可對工件進行銑、鏜、鉆、擴、攻絲、锪平面等加工。

主要技術參數：

參數名稱	單位	VMC700P	VMC850P	VMC1000P
工作臺
工作臺尺寸	mm	800×420	1000×500	1200×520
T型槽尺寸	mm	18×3	18×5	18×5
允許最大載荷	kg	600	600	600
工作范圍
X軸行程	mm	700	850	1000
Y軸行程	mm	440	520	520
Z軸行程	mm	530	550	550
主軸端面距離最大	mm	660	700	700
主軸端面距離最小	mm	130	150	150
主軸
主軸錐柄 7:24		BT40	BT40	BT40
主軸轉速	rpm	8000直聯	8000	8000
主電機扭矩	Nm	47.7	47.7	47.7
主電機功率	kw	7.5/11	7.5/11	7.5/11
進給
快移速度X/Y/Z	m/min	48/48/48	36/36/36	36/36/36
進給速度	m/min	30	20
刀庫
刀庫形式		機械手
刀具數量	把	24	24	24
換刀時間	s	2.5	2.5	2.5
定位精度
執行JISB6330標準	mm	±0.005/300
執行JB/T8771.4標準	mm	0.012	0.016/0.012/0.012
重復定位精度
執行JISB6331標準	mm	±0.003
執行JB/T8771.5標準	mm	0.008	0.010/0.008/0.008
電氣總?cè)萘?span>	KVA	18	25
氣源壓力	Mpa	0.5-0.7
機床輪廓尺寸及重量
占地面積（長×寬）	mm	2400×2050	2840×2565	2840×2565
機床高度	mm	3000	2944	2944
重量	kg	5600	7800	8000
控制系統		FANUC

項 目	單位	VMC1300P	VMC1600P	VMC1100P
工作臺
工作臺尺寸	mm	1400×700	1700×800	1300×610
T型槽尺寸	mm	18×5	22×5	18×5
允許最大載荷	kg	1500	2000	1000
工作范圍
X軸行程	mm	1300	1600	1100
Y軸行程	mm	700	800	630
Z軸行程	mm	700	800	610
主軸端面距離最大	mm	840	1000	760
主軸端面距離最小	mm	140	200	150
主軸
主軸錐柄 7:24		BT50		BT40	BT50
主軸轉速	rpm	6000		7000	6000
主電機扭矩	Nm	95.4		70	95.4
主電機功率	kw	15/18.5		11/15	15/18.5
進給
快移速度X/Y/Z	m/min	36/36/24	18/18/18	36/36/24	36/36/24
進給速度	m/min	20	10	20	20
刀庫
刀庫形式		機械手
刀具數量	把	20		24	20
換刀時間	s	3.5		2.5	3.5
定位精度
執行JISB6330標準	mm	±0.005/300
執行JB/T8771.4標準	mm	0.020/0.012/0.012		0.016/0.012/0.012
重復定位精度
執行JISB6331標準	mm	±0.003
執行JB/T8771.5標準	mm	0.012/0.008/0.008		0.010/0.008/0.008
電氣總?cè)萘?span>	KVA	37	25	25
氣源壓力	Mpa	0.5-0.7	0.5-0.7
機床輪廓尺寸及重量
占地面積（長×寬）	mm	3680×3200	4300×3500	2944×3225
機床高度	mm	3685	3910	3361
重量	kg	13000	15000	10000
控制系統		FANUC
