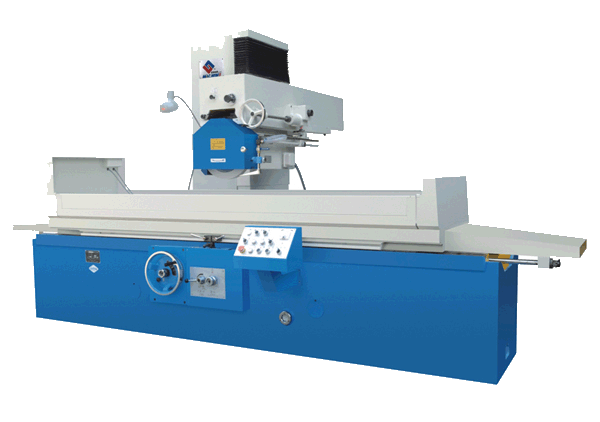

M7150重型臥軸矩臺平面磨床

    本系列機床適用于機械制造行業磨削鋼件、鑄鐵及有色金屬等各種金屬零件的平面。
特點：
    床身導軌采用整體式結構，剛性好，工作臺縱向精度高；
    采用獨立液壓站，油箱外置，減小機床熱變形．自動潤滑系統！外形整潔、美觀；
    工作臺縱向移動和磨頭橫向進給均采用液壓驅動，無級調速；
    主軸前端采用內柱外錐形滑動軸承，使用壽命長，維修方便；
    本機床具有電子充退磁裝置，便于裝卸工件：并配有磁性底座砂輪修整器；

不用拆卸工件即可進行砂輪修整；
可加數顯裝置，顯示直觀。

主要技術參數：

主要技術規格		單位	M7150×30A-GM	M7150×40A-GM
工作臺	工作臺尺寸 (寬×長)	mm	500×3000	500×4000
	磨削工件的最大尺寸 (寬×長×高)	mm	500×3000×600	500×4000×400
	工作臺縱向移動量 (液動)	mm	200-3100	300-4100
	工作臺速度 (無級調速)	m/min	3-25	3-25
	工作臺T形槽數		3	3
	T形槽寬度	mm	22	22
	工作臺負載量 (含電磁吸盤)	kg	2340	3000
磨頭	磨頭最大移動量橫向 (手動及液動)	mm	550	550
	磨頭橫向進給 (無級調速) 連續 斷續	m/min mm/次	0.5—2.5 3—30/stroke of table	0.5 N 2.5 3—30/stroke of table
	手柄每轉磨頭進給量橫向垂直	mm mm	3 0.175	3 0.5
	垂直進給手輪最小刻度值	mm	0.005	0.005
	砂輪尺寸f外徑×寬度×內徑)	mm	φ400×63×φ203	φ400×63×φ203
	磨頭快速升降速度	mm/min	241	310
電機功率	設備總?cè)萘?/span>	kVA	30	30
	磨頭電動機功率轉速	kw r/min	9 1440	9 1440
	液壓泵電動機功率轉速	kw r/min	11 1440	11 1440
工作精度	加工表面對基面的平行度	mm	300：0.008	300：0.008
工作精度	工件表面粗糙度	μm	Ra0.63	Ra0.63
整機參數	機床外形尺寸 (長×寬×高)	μm	8600×2350×2600	10600×2100×2280
	包裝箱外形尺寸 (長×寬×高)	cm	735×220×285	935×220×285
	機床凈重	kg	約12000	約14500

電磁吸盤	1套	砂輪平衡架	1套
砂輪	2件	兩用扳手	1副
砂輪修整器 (不附全剛鉆)	1套	地腳螺栓	1套
砂輪卡盤	2副	機床墊鐵	1套
砂輪平衡心軸	1副	刮屑板	1件
