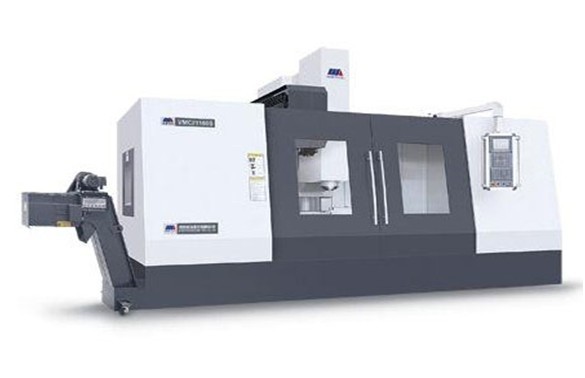

VMC-S系列立式加工中心

S系列產品是我公司為適應重切削，加工工序多的工件而研制開發的機型。機床主要鑄件均采用高前度鑄鐵材料，造型為樹脂砂工藝，兩次時效處理消除應力。寬底座，四條導軌支撐滑座使工作臺橫向移動在行程范圍內重心始終在底座導軌上，提高整機的剛度和穩定性，有效抑制了切削力導致機床變形和振動。

主要技術參數:

參數名稱			單位	VMC2180S
工作臺	工作臺尺寸		mm	2000×800
	T型槽尺寸		mm×個	22×5
	允許最大荷重		kg	3000
加工范圍	工作臺最大行程-X軸		mm	2100
	滑座最大行程-Y軸		mm	800
	主軸最大行程-Z軸		mm	850
	主軸端面至工作臺距離	最大	mm	1050
		最小	mm	200
主軸	錐孔（7:24）			BT50
	轉速范圍		r/min	20-4500
	最大輸出扭矩		Nm	560
	主軸電機功率		kw	22/26
	主軸軸向抗力		N	12250
	主軸中心到立柱導軌面距離		mm	1040
進給	快速移動	X軸	m/min	15
		Y軸	m/min	15
		Z軸	m/min	10
	進給速度		m/min	4
	三軸拖動電機（X/Y/Z)		kw	6/6/7
刀庫	刀庫形式			鏈?zhǔn)?span>
	刀庫容量		把	32
	最大刀具長度		mm	350
	最大刀具重量		kg	15
	最大刀盤直徑滿刀/相鄰空刀		mm	Φ125/Φ190
	換刀時間（刀對刀）		s	3.5
機床定位精度	執行標準			JISB6330	JB/T8771.4-1998
	X軸		mm	±0.008/300	0.022
	Y軸		mm	±0.008/300	0.016
	Z軸		mm	±0.008/300	0.020
重復定位精度	X軸		mm	±0.005	0.013
	Y軸		mm	±0.005	0.012
	Z軸		mm	±0.005	0.012
電氣總?cè)萘?span>			KVA	50
機床外形尺寸（長×寬×高）			mm	7430×4250×4373
重量			kg	28000

參數名稱			單位	VMC21100S		VMC2580S
工作臺	工作臺尺寸		mm	2200×1000		2700×800
	T型槽尺寸		mm×個	22×5		22×5
	允許最大荷重		kg	3000		3000
加工范圍	工作臺最大行程-X軸		mm	2100		2500
	滑座最大行程-Y軸		mm	1000		800
	主軸最大行程-Z軸		mm	850		850
	主軸端面至工作臺距離	最大	mm	1050		1050
		最小	mm	200		200
主軸	錐孔（7:24）			BT50		BT50
	轉速范圍		r/min	20-4500		20-4500
	最大輸出扭矩		Nm	560		560
	主軸電機功率		kw	22/26		22/26
	主軸軸向抗力		N	12250		12250
	主軸中心到立柱導軌面距離		mm	1040		1040
進給	快速移動	X軸	m/min	15		15
		Y軸	m/min	15		15
		Z軸	m/min	10		10
	進給速度		m/min	4		4
	三軸拖動電機（X/Y/Z)		kw	6/6/7		6/6/7
刀庫	刀庫形式			鏈?zhǔn)?span>		鏈?zhǔn)?span>
	刀庫容量		把	32		32
	最大刀具長度		mm	350		350
	最大刀具重量		kg	15		15
	最大刀盤直徑滿刀/相鄰空刀		mm	Φ125/Φ190		Φ125/Φ190
	換刀時間（刀對刀）		s	3.5		3.5
機床定位精度	執行標準			JISB6330	JB/T8771.4-1998	JISB6330	JB/T8771.4-1998
	X軸		mm	±0.008/300	0.022	±0.008/300	0.025
	Y軸		mm	±0.008/300	0.020	±0.008/300	0.020
	Z軸		mm	±0.008/300	0.020	±0.008/300	0.020
重復定位精度	X軸		mm	±0.005	0.013	±0.005	0.013
	Y軸		mm	±0.005	0.012	±0.005	0.012
	Z軸		mm	±0.005	0.012	±0.005	0.012
電氣總?cè)萘?span>			KVA	50		50
機床外形尺寸（長×寬×高）			mm	7430×4250×4373		8050×4435×4500
重量			kg	29000		31000
