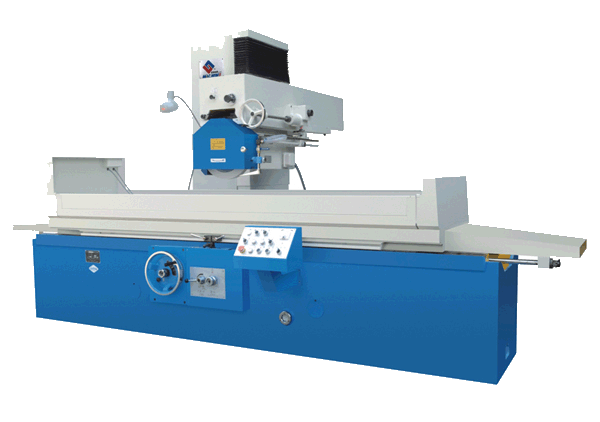

M7160-GM臥軸矩臺平面磨床

    本系列機床采用砂輪周邊進行磨削，適用于機械制造行業磨削鋼件、鑄鐵及有色金屬等各種金屬零件的平面。
特點：
    該機床與同類產品比較、具有體積小、能耗低、結構合理，工藝性較好的特點；
    機床縱向、橫向導軌運動平穩、性能可靠、精度穩定、操作方便，適合較大型零件、模具的平面磨削；
    工作臺及磨頭垂直移動，粘貼聚四氟乙烯機床導軌耐磨軟帶，運動平穩．耐磨性好；
    機床設有快速升降機構，能減輕勞動強度，提高工作效率。

主要技術參數：

主要技術規格		單位	M7160×16-GM	M7160×20-GM
工作臺	工作臺面尺寸 (寬×長)	mm	600×1600	600×2000
	磨削工件的最大尺寸 (寬×長×高)	mm	600×1600×500	600×2000×500
	工作臺縱向移動量 (液動)	mm	200-1700	200-2100
	工作臺速度 (無級調速)	m/min	3-25	3—25
	工作臺T形槽槽數寬度	mm	3 22	3 22
	容許最大工件重量 (含電磁吸盤)	kg	1000	1500
	電磁吸盤尺寸 (寬×長)	mm	600×800 2塊	600×l000 2塊
磨頭	砂輪中心至臺面距離	mm	200—700	200—700
	磨頭最大移動量橫向 (手動及液動) 垂直 (手動及液動)	mm mm	600 500	600 500
	垂直進給手輪最小刻度值	mm	0.01	0.01
	液壓泵流量	m/min	96	150
	磨頭橫向進給 (無級調速) 連續 斷續	m/min mm	0.8—3 3—30	0.8—3 3-30
	手輪每轉磨頭進給量橫向垂直	mm mm	8.25 0.5	8.25 0.5
	砂輪尺寸 (外徑×寬度×內徑)	mm	ф400×50×ф203	ф400×50×ф203
	磨頭快速升降速度	mm/min	310	310
電機功率	電氣設備總容量	KVA	17	21
	磨頭電動機功率轉速	KW r/min	9 1440	9 1440
	液壓泵電動機功率轉速	KW r/min	4 960	7.5 960
工作精度	加工表面對基面的平行度	mm	300：0.008	300：0.008
工作精度	工件表面粗糙度	μm	Ra0.63	Ra0.63
整機參數	機床外形尺寸 (長×寬×高)	mm	4500×2135×2410	4900×2135×2410
	包裝箱外形尺寸 (長×寬×高)	cm	421×250×278	421×250×278
	凈重	kg	約7800	約8000

隨機附件
電磁吸盤	1套	砂輪平衡架	1套
砂輪	2件	兩用扳手	1副
砂輪修整器 (不附金剛鉆)	1套	地腳螺栓	2副
砂輪卡盤	2副	機床墊鐵	1套
砂輪平衡心軸	1副	刮屑板	1件
