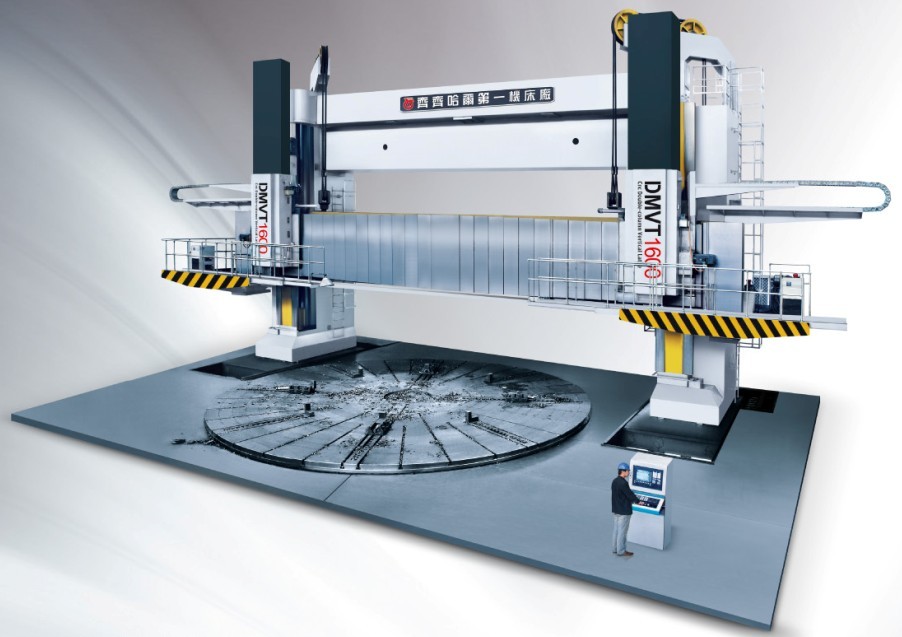

DMVTM系列數控重型龍門移動車床
¨ 該機床具有車削、鉆削、鏜削、銑削及磨削功能。適用于高速鋼、硬質合金及陶瓷刀具，對黑色金屬、有色金屬及部分非金屬材料的零件進行粗精加工。
¨ 該機床可車削內外圓柱面、內外圓錐面、端面、溝槽、螺紋及復雜回轉型面，并可對零件的端面進行鉆孔、攻絲、鏜孔、銑削、磨削等工序
¨ 機床主傳動由直流電機驅動，經兩檔立軸變速機構，實現工作臺轉速范圍
¨ 工作臺主軸采用日本NSK(P4級)高精度可調徑向間隙的雙列圓柱滾子軸承定心。軸向采用恒流靜壓導軌，導軌采用意大利ATOS高精度等流分油器供油，并配置油溫控制裝置，是工作臺具有旋轉精度高，承載能力大，變形小等特點
¨ 機床左數控刀架由四門子交流伺服電機驅動，經定必齒輪減速與德國進口P3級滾珠絲杠傳動，右普通刀架采用國產滾珠絲杠傳動實現刀架的進給和快速移動
¨ 左右垂直刀架水平（X、U軸）方向采用恒流閉式靜壓導軌，德國VOGSL多頭泵供油。左數控刀架垂直（Z軸）方向采用滾動、滑動復合導軌副，滾動導軌塊采用德國INA高精度導軌塊。右普通刀架垂直（W軸）方向采用滑動導軌副
¨ 龍門架左、右基座上由雙西門子交流伺服電機同步（Y軸）驅動，移動采用靜壓卸荷導軌
¨ 數控系統采用西門子840D系統，可控制X、Z、U、W、Y、C六個軸，可實現XZ兩軸聯動或XZC三軸聯動，均為全閉環控制，反饋元件采用德國海德漢光柵尺及圓光柵
地方 主要技術參數：
參數名稱 單位 DMVTM1600 DMVTM2500 最大加工直徑 mm 16000 25000 工作臺直徑 mm 7500/8000/10000 10000 最大加工高度 mm 5000/5500 6000 最大工件重量 t 250(≤6r/min) 50（=16r/min） 550 刀架水平行程（U軸） mm 6570 -50~8450 左數控刀架（X軸） mm 6570 -50~8450 右普通刀架最大切削力 KN 100（L≤1000mm） 10（L=2500mm） 100 左數控刀架最大切削力 KN 100（L≤1000mm） 16（L=2000mm） 80 工作臺最大扭矩 KNm 800 800 左右刀架滑枕截面 mm 400×400 400×400 滑枕垂直行程（右W軸） mm 2760 3000 滑枕垂直行程（左Z軸） mm 2760 3000 主電機最大功率 KW DC160 DC160 工作臺轉速范圍（車） r/min 0.16~16 0.16~16 工作臺轉速范圍（銑） r/min 0.0002~0.2 0.0002~2 左右刀架水平、垂直進給 Nm 95/98(2000r/min) 95/98(2000r/min) 橫梁升降行程 mm 4000 5450 橫梁升降電機功率 KW 55 75 鉆鏜主軸交流伺服電機驅動功率 KW S1=28 S2=38 S1=39 S2=58 鉆鏜主軸轉速范圍 r/min 10~1000 10~1000 龍門架移動行程 mm 5300 12350
交流伺服電機扭矩
