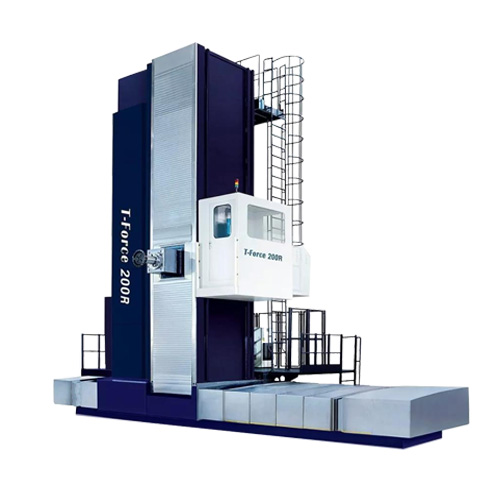

FBC系列數控落地式鏜銑床
該系列機床為單柱、側掛箱，立柱與滑座沿床身導軌橫向移動，主軸箱沿立柱導軌垂直方向移動；主軸變速采用自動變速箱，實現主軸高中低檔自動變速；各坐標移動均采用西門子交流伺服電機驅動；X箱采用雙電機雙齒輪齒條驅動技術，使機床X向驅動力明顯增強，啟動、停止加速時雙電機共同驅動，加速性能比傳統單電機雙齒輪驅動行程性能明顯提高，通過數控系統的同步控制，使X軸實現正反向的無間隙傳動；Y向采用雙電機、雙絲杠驅動；Z、W坐標采用高剛性預壓滾珠絲杠驅動；X、Y、Z（滑枕）均為閉式恒流量靜壓導軌，抗震性、精度保持性號。靜壓方式采用德國VOGEL公司的恒流量多頭泵；W向?qū)к壊捎迷b進口線性導軌，并帶有測量裝置，實現鏜軸全封閉環控制；X、Y、Z向均采用德國海德漢光柵尺（T向?yàn)殡p光柵尺）實現全閉環控制，提高了機床的定位精度；機床主軸箱（拖板）上裝有大截面數控方滑枕，在方滑枕內友裝有數控鏜軸，可解決較深面加工；滑枕撓度變形采用雙液壓缸、比例閥補償，主軸箱中心補償采用世界先進的雙電機、雙絲杠、雙光柵尺、數控系統聯合實現。
主要技術參數： 參數名稱 單位 FBC160r FBC160rh FBC200r FBC260r 主軸 主軸直徑 mm Φ160 160 200 260 主軸錐孔（7:24） ISO NO50 ISO50 ISO60 ISO NO60 銑軸直徑 mm Φ260 260 320 40 主軸轉速范圍 r/min 10-1500 5-1500 5-1250 4-900 主電機功率 kw 60-84 60/84 100/140 129 主軸輸出扭矩 N.m 6000/8000 6000/8000 10000/12000 25000 滑枕截面積 mm 50000 480×540 520×580 620×740 加工范圍 滑座行程-X mm 480×540 6000 （每2米增加） 8000 （每2米增加） 10000 （每1米增減） 主軸箱垂直行程-Y mm 6000(每2米增加） 3000 4000 6000 （每2米增減） 滑枕行程-Z軸 mm 3000（4000、5000） 1200 1250 1800 主軸行程-W軸 mm 1200 1200 1200 1600 進給 切削進給速度 X軸 1000 1-8000 1-10000 1-10000 1-8000 Y軸 mm/min 1-8000 1-8000 1-8000 1-6000 Z軸 mm/min 1-4000 1-6000 1-6000 1-4000 W軸 mm/min 1-4000 1-6000 1-6000 1-4000 快移速度 X軸 m/min 8 10 10 10 Y軸 m/min 8 8 8 6 Z軸 m/min 4 6 6 6 W軸 m/min 4 6 6 6 定位精度 執行標準 X軸 mm 0.02/1000（標配光柵尺） 0.015/1000 0.015/1000 0.025/1000 Y軸 mm 0.025/1000（無光柵尺） 0.02/1000（帶光柵尺） 0.015/1000 0.015/1000 0.025/1000 Z軸 mm 0.03/1000（無光柵尺） 0.015/1000（帶光柵尺） 0.012/1000 0.012/1000 0.015/1000 W軸 mm 0.03/1000（無光柵尺） 0.015/1000（帶光柵尺） 0.012/1000 0.012/1000 0.015/1000 重復定位 執行標準 X軸 mm 0.012 0.010 0.010 0.015/1000 Y軸 mm 0.012 0.010 0.010 0.015/1000 Z軸 mm 0.013 0.010 0.010 0.013/1000 W軸 mm 0.013 0.010 0.010 0.013/1000
（4000,5000）
（5000,6000）
GBIT5289.3
-2006
精度
GBIT5289.3-2007
