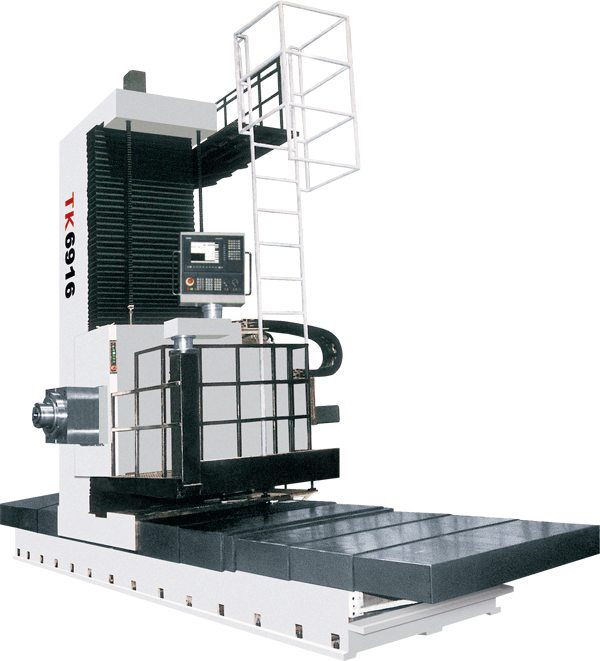

TK6269系列數控落地式銑鏜床

本系列數控落地式銑鏜床是在模塊化設計數控銑鏜床機床上開發的新產品，特別適合長、大、重型零件孔系及面的加工。如選擇各種直角頭、萬能頭、可拆卸式平旋盤，數控轉臺，可擴大加工范圍，實現對復雜重型零件的精確加工。

主要技術參數：

參數名稱	單位	TK6211	TK3213	TK6216
主軸直徑	mm	Φ110	Φ130	Φ160
主軸錐孔		ISO7：24 No50
銑軸直徑	mm	-	Φ221.44	Φ260
主軸轉速	r/min	10-2500	10-2000	10-1500
主軸最大扭矩	N.m	1300/1700	2500/3000	3500/4800
滑枕截面	mm	-	-	-
立柱（滑座）行程X	mm	2000	4000(每1000遞增）
主軸箱垂直行程Y	mm	1500	1800（平旋盤），2000（2500,3000,3500）
主軸行程W	mm	550	800	1000
滑枕行程Z	mm	-	-	-
主電機功率	kw	17/22.5	22/30	37/51
切削進給速度	mm/min	1-6000	1-6000	1-6000
Z，W	mm/min	Z：1-2000	Z：1-3000	Z:1-3000
快移速度	m/min	X，Y：9 Z：2.4	X，Y：9 Z：3	X，Y：9 Z：3
刀庫容量（TH系列）	把	20	40	40
刀柄規格		ISO 7：24 JT50
拉釘標準		LDA-50
定位精度
X、Y、Z、W	mm	X：0.02/1000 Y，Z：0.020	X：0.02/1000 Y:0.026 Z:0.020	X：0.02/1000 Y:0.026 Z:0.020
重復定位精度
X、Y、Z、W	mm	X：0.01/1000 Y，W：0.016	X：0.01/1000 Y:0.020 W:0.018	X：0.01/1000 Y:0.020 W:0.018
電氣總?cè)萘?span>	KVA	50	90	130
數控系統		SIEMENS 840DESL

參數名稱	單位	TK6913B	TK6916	FBC160ra
主軸直徑	mm	Φ130	Φ160	Φ160
主軸錐孔		ISO7：24 No50
銑軸直徑	mm	Φ221.44	Φ260	Φ260
主軸轉速	r/min	10-1500	10-1000	10-1000
主軸最大扭矩	N.m	1855/2500	3000/4100	3000/4100
滑枕截面	mm	480×480	480×480	450×450 （倒角（30×45o）
立柱（滑座）行程X	mm	4000(每2000遞增）
主軸箱垂直行程Y	mm	2000（可選2500,3000,4000）
主軸行程W	mm	700	700	900
滑枕行程Z	mm	700	700	1000
主電機功率	kw	37/51	37/51	37/51
切削進給速度	mm/min	1-6000	1-6000	1-6000
Z，W	mm/min	1-3000	1-3000	1-3000
快移速度	m/min	X，Y：6 Z，W：3	X，Y：6 Z，W：3	X，Y：6 Z，W：3
刀庫容量（TH系列）	把	40（60）	40（60）	40（60）
刀柄規格		ISO 7：24 JT50
拉釘標準		LDA-50
定位精度
X、Y、Z、W	mm	X，Y：0.026/1000 Z，W：0.030	X，Y：0.026/1000 Z，W：0.030	X，Y：0.026/1000 Z，W：0.030
重復定位精度
X、Y、Z、W	mm	X，Y：0.013 Z，W：0.013	X，Y：0.013 Z，W：0.013	X，Y：0.013 Z，W：0.013
電氣總?cè)萘?span>	KVA	140
數控系統		SIEMENS 840DESL
