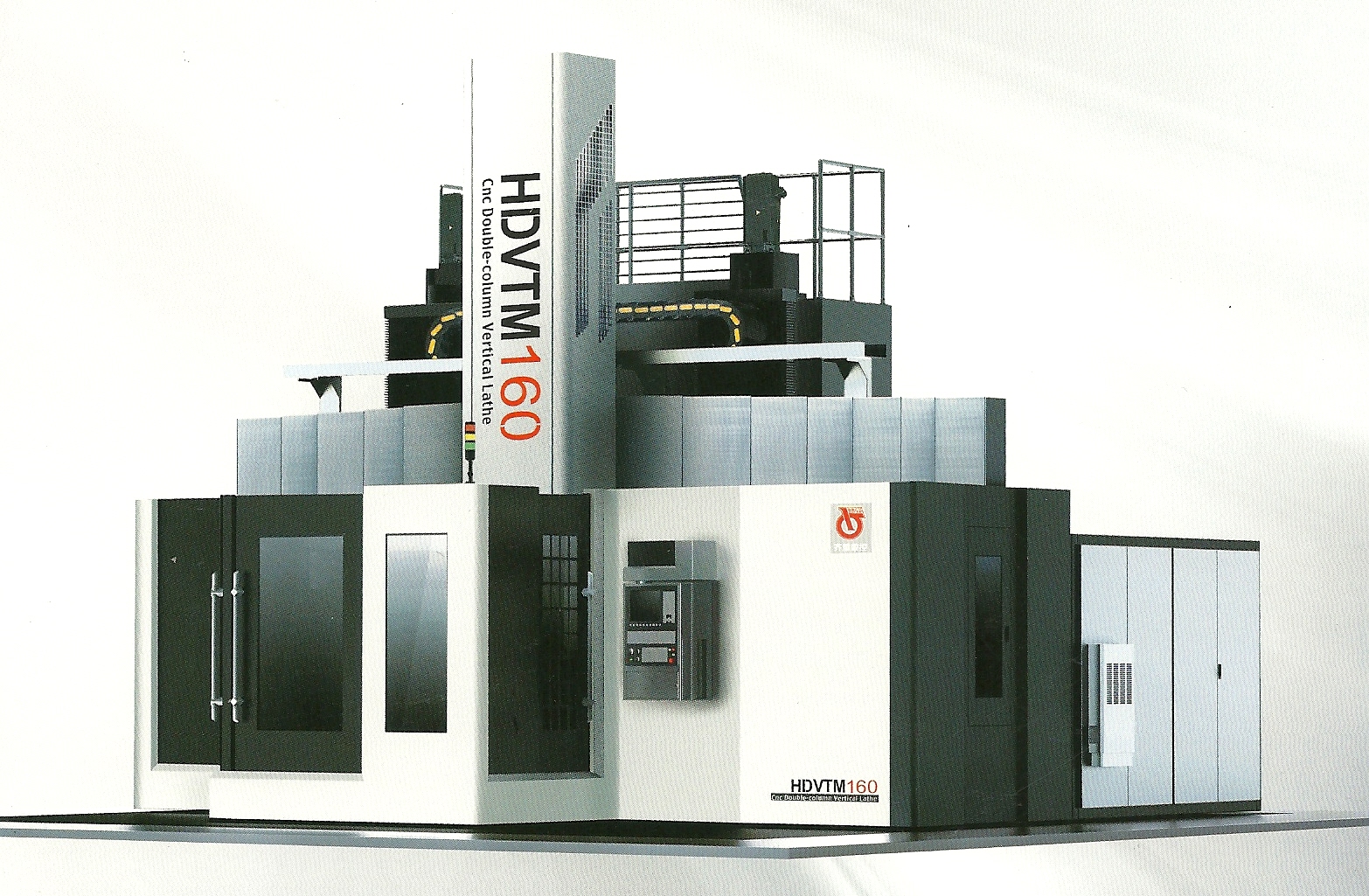

HDVTM高精度立式車銑復合加工中心
機床概述：該機床為工作臺機動立式車銑復合加工中心，具有七軸五聯動功能，既能完成大型立式車床所具有的車削功能，
又能完成大型龍門銑床具有的銑削功能，工件一次裝卡后可高精度、高效率連續完成車、銑、鉆、鏜、攻絲等多種工序的加
工。
機床主要適用于軍工、航空航天、造船、發電、汽車等行業復雜曲面、平面零件的高精度、高效率加工。
主要結構特點
¨ 工作臺導軌采用高精度滾動導軌，提高了工作臺使用壽命和精度，工作臺端徑跳0.003mm
¨ 主傳動采用寬調速雙主軸電機驅動并實現C軸在銑削狀態下主從消隙功能，C軸分度達4″
¨ 機床龍門架采用平衡式橫梁升降雙驅同步控制技術
¨ X\Y\Z軸進給導軌采用高精度滾動導軌，進給采用直聯驅動，重復定位精度達0.003mm
¨ 機床采用西門子840D數控系統，可實現七軸五聯動
主要技術參數：
| 參數名稱 | 單位 | HDVTM160×10/8L-MC |
| 最大加工直徑 | mm | 1600 |
| 最大工件高度 | mm | 1000 |
| 最大工件重量 | t | 8 |
| 工作臺直徑 | mm | 1600 |
| 工作臺轉速范圍(車削) | r/min | 2.5~315 |
| 工作臺轉速范圍(銑削) | r/min | 0.002~2 |
| 工作臺最大扭矩 | KNm | 20 |
| 主電機功率 | KW | 28 |
| 工作臺行程 | mm | -1100~1100 |
| 動力刀架水平行程 | mm | -1500~2200 |
| 動力刀架滑枕行程 | mm | 1000 |
| 動力刀架截面尺寸 | mm2 | 340×340 |
| 動力刀架最大切削力 | KN | 32 |
| 橫梁垂直行程 | mm | 1000 |
| 擺角銑頭最高轉速 | r/min | 12000 |
| 擺角銑頭功率 | KW | 25 |
