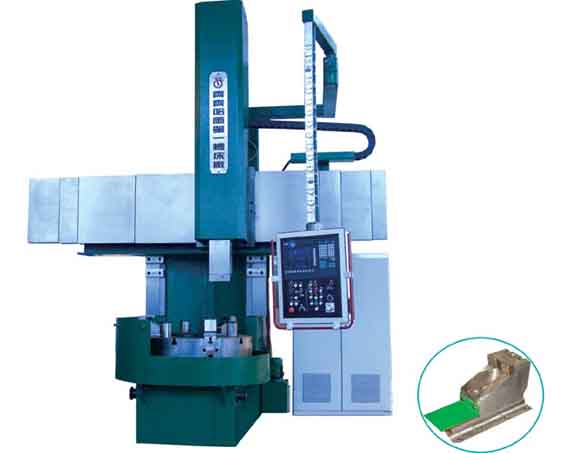

SVT80-200xH數控高速單柱立式車床
立柱及底座采用熱對稱座落式結構，減少熱變形對機床精度的影響
工作臺主傳動采用1PH7交流主軸電機和德國ZF兩檔變速箱，實現工作臺的轉速范圍，提高了傳動效率
工作臺軸向采用高精度推力軸承和滾子軸承作為滾動導軌，徑向采用高精度雙列圓柱滾子軸承定心，提高了工作臺使用壽命和精度
工作臺傳動齒輪與軸承潤滑經過冷卻裝置供油至各部位，降低溫升，減少熱變形
車削中心配置車刀庫，滑枕內鑲BT型式拉刀主軸，自動換取車削刀夾，提高機床可靠性及換刀精度
機床配置整機半封閉防護罩，機床配置鐵屑輸送裝置
數控系統采用西門子828D或FANUC 0i數控系統
主要技術參數：
| 參數名稱 | 單位 | SVT80 | SVT100 | SVT125 | SVT160 | SVT200 | |
| 最大車削直徑 | mm | 800 | 1000 | 1250 | 1600 | 2000 | |
| 工作臺直徑 | mm | 720 | 900 | 1100 | 1400 | 1600 | |
| 最大工件重量 | t | 2(全轉速) | 2(全轉速) | 5(<125r/min) 3(全轉速) | 8(<100r/min) 5(全轉速) | 12(<63r/min) 8(全轉速) | |
| 工作臺轉速范圍 | r/min | 5-630 | 5-630 | 4-500 | 3.15-400 | 2-250 | |
| 最大加工高度 | mm | 800 | 800 | 1000 | 1000/1400 | 1600 | |
| 工作臺最大扭矩 | KNm | 5 | 5 | 8 | 10 | 13.5 | |
| 工作臺轉速級數 |
| 無極（機械二檔） | |||||
| 刀架最大切削力 | KN | 16 | 16/20 | ||||
| 刀架滑座水平行程 | mm | -20~620 | -20~720 | -20~850 | -20~1000 | -20~1250 | |
| 刀架滑枕垂直行程 |
| 650/800 | 800/900 | ||||
| 橫梁最大垂直行程 | mm | 500 | 700 | 1200 | |||
| 垂直刀架滑枕截面 | mm2 | 320×225（T型） □200×200 | 320×225（T型） □220×220 | ||||
| 刀桿截面尺寸 |
| 32×32 | |||||
| 主電機功率 | KW | 28/38 | 37/51 | ||||
| 刀臺或刀庫工位數 |
| 立式四工位 盤式八工位 | |||||
