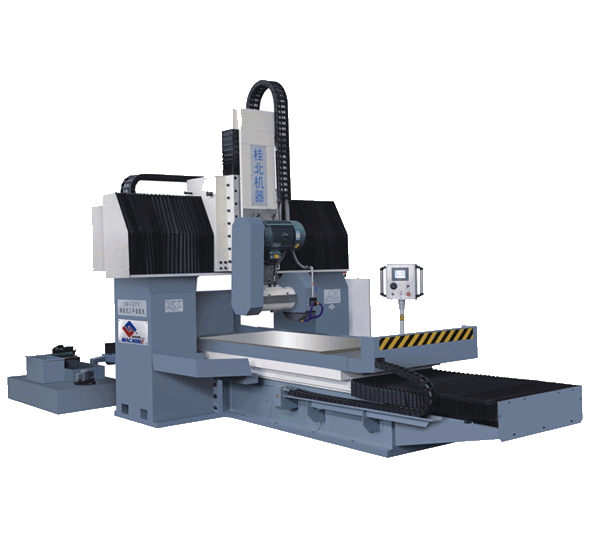

GM-C 程控龍門平面磨床

機床床身與工作臺采用平-V型貼塑滑動導軌副。

工作臺往復采用獨立液壓站驅動，無級調速，運行平穩，操作方便。油站設有油溫冷卻裝置，系統油溫溫升??；
磨頭橫向移動采用流動直線導軌，滾珠絲桿副傳動；

垂直移動采用矩形滑動導軌，經伺服電機、垂直蝸輪蝸桿減速器、滾珠絲桿副傳動；可使用電子手輪對刀和微進給；

磨頭采用動靜壓軸瓦結構；

機床縱向?qū)к壊捎米詣?dòng)連續潤滑。

垂直和橫向?qū)к壖敖z桿副采用自動集中潤滑；

機床冷卻與沖洗是由高揚程冷卻泵將冷卻水箱中的冷卻液吸入管道，通過噴嘴輸送給砂輪與工件，使砂輪與工件實現冷卻與沖洗。冷卻箱配有磁性分離器過濾冷卻液循環使用；
機床運行可靠，性價比高。

主要技術參數：

主要技術規格		單位	GM-C2010	GM-C3010
工作臺	最大磨削尺寸 (寬×長×高)	mm	2000×1000×630	3000×1000×630
	工作臺臺面尺寸 (寬×高)	mm	2000×1000	3000×1000
	工作臺縱向最大行程	mm	2100	3100
	立柱間距離	mm	1560	1560
	周邊磨頭主軸中心線到臺面的距離最大	mm	880	880
	最小	mm	200	200
	工作臺縱向移動速度液壓無級調速	m/min	5-25	5-25
	工作臺最大承載重量	Kg	3200 (含電磁吸盤)	5800 (含電磁吸盤)
磨頭	磨頭電機功率動靜壓磨頭	KW	15	15
	砂輪尺寸 (外徑×寬度×內徑)	mm	φ500×75×φ203	φ500×75×φ203
	砂輪線速度	m/s	＜35	＜35
	垂直移動距離	mm	680	680
	快速進給速度	mm /min	≥400	≥400
	最小進給量	mm	0.005	0.005
	橫向移動距離	mm	1300	1300
	快速移動速度	Mm/min	250-2400	250-2400
	斷續進給量	mm	1-35/次 (任意)	1-35/次 (任意)
	最小進給量	mm	0.01	0.01
	冷卻液流量	L/min	100	100
電機功率	電機總?cè)萘?/span>	KW	≈35	≈40
	電壓	V	380	380
	頻率	Hz	50	50
整機參數	機床外形尺寸 (長×寬×高)	mm	約6500×3500×4000	約8500×3500×4000
整機參數	機床凈重	kg	約16000	約19000

隨機附件
砂輪卡盤	2副	砂輪1-500×75×203C36K6V35	1件
砂輪1-500×75×203WA36K6V35	1件	卸砂平衡心軸 (平衡磨頭砂輪用)	1副
砂輪平衡器 (平衡磨頭砂輪用)	1套	臺式磁性砂輪修整器 (修整砂輪用)	1套
機床墊鐵	1套	地腳螺栓	1套
電磁吸盤 (特殊訂貨)	1套
