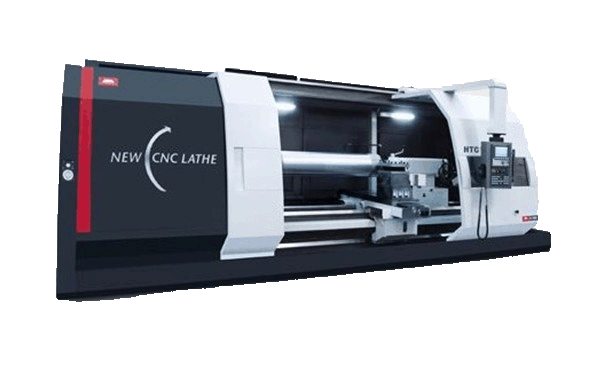

HTC系列大型車削中心

該系列機床是高可靠性和高精度、數控二軸聯動的大型數控臥式車床，該系列機床是在消化吸收國內外同等規格數控車床技術的基礎上，順應市場需求而設計、生產的優秀產品，具有世界當前同類產品的優點。

適用于機車車輛、冶金、造紙、電力、軍工、航空航天等多種機械加工行業，對鑄鐵件、鋼件及有色金屬各種外曲線表面、內孔、螺紋、端面、切槽等粗、精車削加工。

分為輕型、標準型、中型、重型四個系列。

主要技術參數：

HTC標準型

參數名稱	單位	HTC100	HTC125	HTC160	HTC200
床身上最大回轉直徑	mm	1000	1250	1600	2000
滑板上最大回轉直徑	mm	610	820	1250	1600
最大切削長度	mm	1400-10900 立式四工位 1300-10800 臥式八工位	1400-10900 立式四工位 1300-10800 臥式八工位	1400-10900 立式四工位 1300-10800 臥式八工位	1400-10900 立式四工位 1300-10800 臥式八工位
頂尖間最大工件重量	t	5/8	5/8	10	10
主軸轉速范圍	r/min	5-500	5-500	2-250	2-250
主電機功率	kw	22/30	22/30	40	40
卡盤直徑	mm	Φ1000	Φ1000	Φ1600	Φ1600
卡盤形式		手動四爪	手動四爪	手動四爪	手動四爪
X軸快移速度	m/min	6	6	4	4
Z軸快移速度	m/min	6/5）	6/5	6/5	6/5
X軸行程	mm	530	630	850	1050
Z軸行程	mm	1500-11000	1500-11000	1500-11000	1500-11000
Z軸傳動機構		絲杠或齒輪齒條（5000以上規格）
尾座套筒直徑	mm	160	160	240	240
尾座套筒行程	mm	300	300	250	250
刀架形式		立式四工位或臥式八工位
床身導軌形式		山-平導軌
床身導軌跨距	mm	755	755	1100	1100
數控系統		SIEMENS 828D

HTC 輕型系列

參數名稱	單位	HTC100P	HTC125P	HTC160P	HTC200P
床身上最大回轉直徑	mm	1000	1250	1600	2000
滑板上最大回轉直徑	mm	610	820	1250	1600
最大切削長度	mm	1400-10900 立式四工位1300-10800 臥式八工位	1400-10900 立式四工位1300-10800 臥式八工位	1400-10900 立式四工位1300-10800 臥式八工位	1400-10900 立式四工位1300-10800 臥式八工位
頂尖間最大工件重量	t	5	5	10	10
主軸轉速范圍	r/min	5-500	5-500	2-250	2-250
主電機功率	kw	22/30	22/30	37	37
卡盤直徑	mm	Φ1000	Φ1000	Φ1600	Φ1600
卡盤形式		手動四爪	手動四爪	手動四爪	手動四爪
X軸快移速度	m/min	6	6	4	4
Z軸快移速度	m/min	6/5	6/5	6/5	6/5
X軸行程	mm	530	630	850	1050
Z軸行程	mm	1500-5000	1500-5000	1500-5000	1500-5000
Z軸傳動機構		絲杠
尾座套筒直徑	mm	160	160	240	240
尾座套筒行程	mm	300	300	250	250
刀架形式		立式四工位或臥式八工位
床身導軌形式		山-平導軌
床身導軌跨距	mm	755	755	1100	1100
數控系統		SIEMENS 828D

HTC中型系列

參數名稱	單位	HTC160 Middle	HTC200 Middle
床身上最大回轉直徑	mm	1600	2000
滑板上最大回轉直徑	mm	1250	1600
最大切削長度	mm	3000-16000（不含4000mm）	3000-16000（不含4000mm）
頂尖間最大工件重量	t	25	25
主軸轉速范圍	r/min	2-250	2-250
主電機功率	kw	55	55
卡盤直徑	mm	Φ1250	Φ1600
卡盤形式		手動四爪	手動四爪
X軸快移速度	m/min	6	6
Z軸快移速度	m/min	6	6
X軸行程	mm	850	1050
Z軸行程	mm	3000-16000	3000-16000
Z軸傳動機構		絲杠（3000規格）或齒輪齒條（3000以上規格）
尾座套筒直徑	mm	300	300
尾座套筒行程	mm	200	200
刀架形式		立式四工位或臥式八工位
床身導軌形式		雙矩形導軌
床身導軌跨距	mm	1100	1100
數控系統		SIEMENS 828D

HTC重型系列

參數名稱	單位	HTC160 Triple	HTC200 Triple
床身上最大回轉直徑	mm	1600	2000
滑板上最大回轉直徑	mm	1250	1600
最大切削長度	mm	5000-16000	5000-16000
頂尖間最大工件重量	t	25/32/40	25/32/40
主軸轉速范圍	r/min	2-200	2-160
主電機功率	kw	55/80（直流）DC	55/80（直流）DC
卡盤直徑	mm	Φ1600	Φ1600
卡盤形式		手動四爪	手動四爪
X軸快移速度	m/min	4	4
Z軸快移速度	m/min	6	6
X軸行程	mm	700	850
Z軸行程	mm	5000-16000	5000-16000
Z軸傳動機構		齒輪齒條
尾座套筒直徑	mm	280/300/400	280/300/400
尾座套筒行程	mm	200	200
刀架形式		框式刀架
床身導軌形式		整體三導軌
床身導軌跨距	mm	1760	1760
數控系統		SIEMENS 828D
