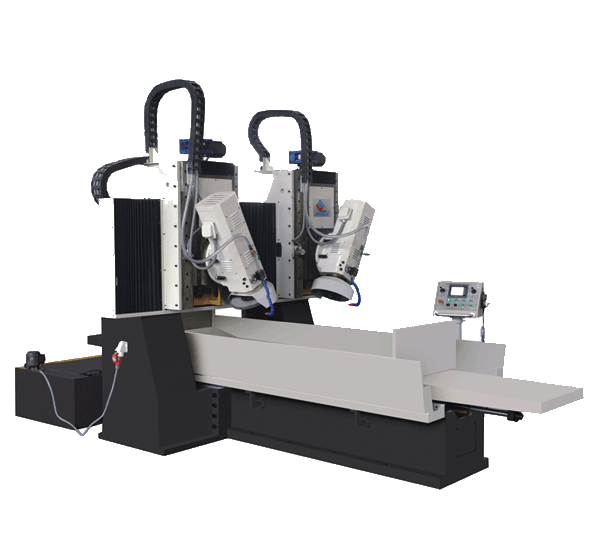

GM-DY1206 數控龍門燕尾導軌磨床

本系列機床為燕尾導軌專用磨床，主要用于磨削55° 燕尾導軌，配置合適砂輪，也可加工V形、矩形導軌。

特點：
    機床采用定梁式龍門式結構，剛性好；立磨頭可旋轉±70°，方便操作，生產效率高。
    工作臺縱向?qū)к壓湍ゲ]有垂直導軌粘貼聚四氟乙烯導軌軟帶，耐磨性好；磨頭橫向?qū)к壊捎脻L動直線導軌。
    工作臺縱向移動為液壓驅動，比例閥無級調速；采用外置式獨立油站，床身熱變形小。
    機床采用程控系統，通過小型可編程控制器控制步進電機，實現磨頭橫向和垂直自動進給。具有獨立電柜和可移動按鈕站 (帶手持電子手輪)，采用觸顯示操作，可編程自動磨削，使用操作方便。
    根據用戶需要，也可選配數控系統。

主要技術參數：

主要技術規格		單位	GM-DY1206
工作臺	工作臺臺面尺寸 (寬×高)	mm	630×1250
	工作臺T形槽槽數		3
	最大負重	kg	810
	工作臺縱向最大行程	m/min	1350
	工作臺速度 (液壓無級調速)	mm	3-25
磨頭	立柱間距離	mm	1200
	磨頭橫向行程	mm	900
	磨頭橫向快速移動速度	mm/min	1000
	磨頭垂直快速升降速度	mm/min	320
	雙斜邊砂輪尺寸 (外徑×厚度×內徑) 砂輪轉速	mm r/min	φ350×45×φ127 1440
	伺服電動扭矩	N.m	28
	磨頭電機功率	kw	7.5
	液壓泵電機功率	kw	7.5
	液壓泵流量	L/min	73
	冷卻泵流量	L/min	96
	機床總?cè)萘?/span>	kVA	30
工作精度	加工精度：燕尾導軌直線度	mm	0.015/1000
	燕尾導軌平行度	mm	0.020/1000
	表面粗糙度	μm	Ra0.63
整機參數	機床外形尺寸 (長×寬×高)	mm	4650×2730×2700
整機參數	凈重	kg	約10000

隨機附件
永磁吸盤	1套	砂輪平衡軸	1副
砂輪	1件	卸砂輪扳手	1副
砂輪修整器 (不附金剛鉆)	1套	開口扳手	3副
砂輪卡盤	1副	腳墊盤	3件
砂輪平衡架	1套	工具箱	1件
