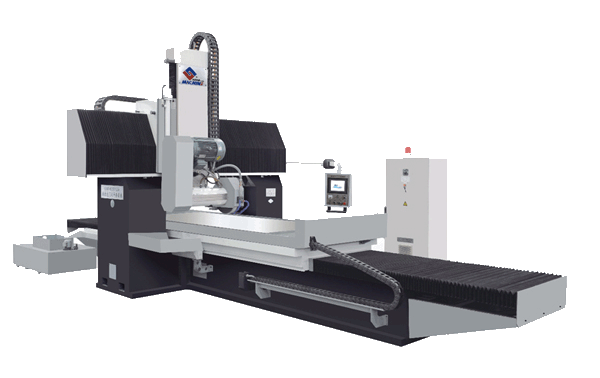

GM-K數控龍門平面磨床
本系列機床適用于機械制造、模具等行業的寬大平面磨削，可磨削鋼件、鑄鐵及有色金屬等材料。
特點：
本機床為龍門式雙坐標數控平面磨床，適用于機械加工行業、模具行業。磨削各種大平面工件時，可直接固定在工作臺面上或電磁吸盤上，方便實用，維修簡單。本機床采用龍門式布局，立柱、橫梁及床身組成一個剛性框架結構，床身采用平、V型導軌，工作臺導軌面粘貼有聚四氟乙烯軟帶。本機床磨頭主軸采用進口高精度向心推力球軸承或動靜壓主軸。工作臺縱向運動，采用葉片泵液壓驅動，可無級調速，工作平穩，噪音小，并配有專門油溫控制裝置。垂直進給橫向移動均為伺服數控，精度可靠。
主要技術參數：
| 主要技術規格 | 單位 | GM-K2010A | GM-K22120A | GM-K3010A | GM-K3012A | |
| 工作臺 | 工作臺臺面尺寸 (寬×長) | mm | 1000×2000 | 1200×2200 | 1000×3000 | 1200×3000 |
| 最大磨削尺寸 (寬×長×高) | mm | 1000×2000×630 | 1200×2200×630 | 1000×3000×630 | 1200×3000×630 | |
| 工作臺縱向移動量 (液動) | mm | 2100 | 2300 | 3100 | 3100 | |
| 工作臺速度 (無級調速) | m/min | 5-25 | 5-25 | 5-25 | 5-25 | |
| 工作臺T形槽槽數 | mm | 5 | 5 | 3 | 3 | |
| 工作臺負載量 (含電磁吸盤) | Kg | 3200 | 4280 | 4800 | 5800 | |
| 電磁吸盤尺寸 (寬×長) | mm | (1000×1000×2) | (1200×1100×2) | (1000×1000)×3 | (1200×1100)×3 | |
| 磨頭 | 砂輪中心至臺面面距離 | mm | 200-880 | 200-880 | 200-880 | 200-880 |
| 磨頭最大移動量 | mm | 680 | 680 | 680 | 680 | |
| 磨頭橫向進給 (無級調速) | m/min | 0.8-2.4 | 0.8-2.4 | 0.8-2.4 | 0.8-2.4 | |
| 砂輪尺寸 (外徑×寬度×內徑) | mm | ф500×75×ф203 | ф500×75×ф203 | ф500×75×ф203 | ф500×75×ф203 | |
| 垂直進給手輪最小刻度值 | mm | 0.005 | 0.005 | 0.005 | 0.005 | |
| 電機功率 | 磨頭電機功率 | Kw | 15 | 15 | 15 | 15 |
| 工作精度 | 加工表面對基面的平行度 | mm | 1000:0.015 | 1000:0.015 | 1000:0.015 | 1000:0.015 |
| 工件表面粗糙度 | μm | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | |
| 整機參數 | 機床外形尺寸 (長×寬×高) | Mm | 7000×4200×4100 | 7000×4200×4100 | 9000×4200×4100 | 9000×4200×4200 |
| 凈 重 | kg | 約20000 | 約21000 | 約27000 | 約28000 | |
隨機附件 電磁吸盤 1套 砂輪平衡架 1套 砂輪 2件 兩用扳手費 1件 砂輪修整器 (不附金剛鉆) 1套 地腳螺栓 1套 砂輪卡盤 2副 機床墊鐵運輸 1套 砂輪平衡心軸 1副 刮屑板 1副
