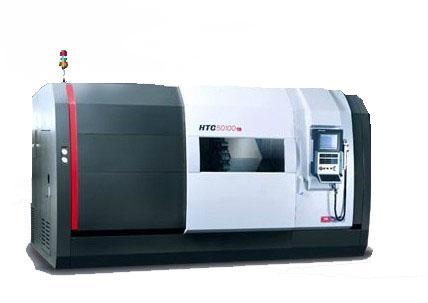

HTC系列數控臥式車削中心

HTC系列臥式數控車床系列特別適用于汽車、摩托車、電子、航天、軍工、石油等行業對回轉體零件的圓柱面、圓弧面、圓錐面、端面、切槽及各種種公、英制螺紋等進行批量、高效、高精度的自動加工。

特點：整體45度床身，確保高剛性，高穩定性。伺服驅動，實現高轉速，高快移，高效率，模塊化設計，輕松實現三軸、四軸配置及功能。

主要技術參數

HTC 16/20系列：

參數名稱		單位	HTC16i系列		HTC2050
參數名稱		單位	HTC1612i	HTC1635i	HTC2050i	HTC2050im
床身最大回轉直徑		mm	Φ450	Φ400	Φ480	Φ480
最大車削長度		mm	120	350	500	500
最大車削直徑（盤類/軸類）		mm	Φ160	Φ230/Φ160	Φ280/Φ300	Φ240/Φ200
滑板上最大回轉直徑		mm	Φ160	Φ160	Φ300	Φ300
主軸頭形式			A2-5	A2-5	A2-6	A2-6
主軸孔直徑		mm	Φ48	Φ43	Φ62	Φ62
最大通過棒料直徑		mm	Φ35	Φ30	Φ48	Φ48
主軸轉速級數			無級	無級	無級	無級
主軸轉速范圍		r/min	40-5000	40-4000/ 40-6000	50-4000	50-4000
主電機功率		kw	5.5	7.5（廣數） /11（Fanuc）	9	11
主軸最大輸出扭矩（30分鐘）		N.m	62	130（廣數） /118（Fanuc）	200	257
標準卡盤直徑		inch	6"	6"	8"	8"
X/Z軸快移速度		m/min	20/20	18/20	16/24國產絲杠 20/30進口絲杠	16/24國產絲杠 20/30進口絲杠
X/Z軸行程		mm	350/235	130/380	175/530	190/530
尾座體行程		mm	-	300	360	360
刀架形式			排刀	臥式8工位	臥式8工位	動力刀架
刀具尺寸		mm	20×20/Φ25	20×20/Φ20	25×25/Φ32	25×25/Φ32
加工精度			IT6	IT6	IT6	IT6
定位精度	X軸	mm	0.013	0.01	0.01	0.01
	Y軸	mm	0.016	0.012	0.012	0.012
	Z軸		-	-	-	40"
重復定位精度	X軸	mm	0.005	0.004	0.004	0.004
	Y軸	mm	0.006	0.005	0.005	0.005
	Z軸		-	-	-	28"
最大承重	盤類軸類	kg	80	70 300	200 500	200 500
機床重量	主機	kg	2200	3000	4300	4300
中心高（距床身底面）		mm	885	1000	860	860
機床外形		mm	1815×1875×1540	2300×1500×1725	3025×1900×1800	3025×1900×1800

HTC 32系列

參數名稱		單位	HTC320i	HTC32im	HTC32	HTC32m
床身最大回轉直徑		mm	Φ600	Φ600	460	460
最大車削長度		mm	550/1000	550/1000	550/970	550/970/1500
最大車削直徑（盤類/軸類）		mm	Φ450/Φ350	Φ400/Φ350	Φ380/Φ260	Φ200/Φ150
滑板上最大回轉直徑		mm	Φ380	Φ380	260	320
主軸頭形式			A2-8	A2-8	A2-8	A2-8
主軸孔直徑		mm	Φ80	Φ80	80	73
最大通過棒料直徑		mm	Φ65	Φ65	Φ65	Φ58
主軸轉速級數			無級	無級	無級	無級
主軸轉速范圍		r/min	35-4000	35-4000	35-3000	35-3000
主電機功率		kw	15	15	11/15	15/18.5
主軸最大輸出扭矩（30分鐘）		N.m	272	272	310	310
標準卡盤直徑		inch	10"	10"	10"	10"
X/Z軸快移速度		m/min	24/20	24/20	12/18滾動導軌 10/12滑動導軌	18/20滾動導軌
X/Z軸行程		mm	240/560,1100	240/560,1100	208/600 208/1020	288/600 288/1050 288/1590
尾座體行程		mm	300/500	300/500	520/940	520/940/1450
刀架形式			臥式8 或12工位	動力刀架	臥式8 或12工位	動力刀架
刀具尺寸		mm	25×25/Φ40	25×25/Φ40	25×25/Φ40	25×25/Φ40
加工精度			IT6	IT6	IT6	IT6
定位精度	X軸	mm	0.012	0.012	0.12	0.13
	Y軸	mm	0.02	0.02	0.020	0.02
	Z軸		-	40"	-	72"
重復定位精度	X軸	mm	0.005	0.005	0.005	0.006
	Y軸	mm	0.007	0.007	0.007	0.008
	Z軸		-	28"	-	36"
最大承重	盤類軸類	kg	200 600	200 600	200 600	200 1000
中心高（距床身底面）		mm	1134	1134	1000	1021

HTC 40n系列

參數名稱			單位	HTC40n（m）（y）系列
				HTC40n系列	HTC40nm系列	HTC40ny系列
床身最大回轉直徑			mm	690、690、690、650、650
最大車削長度			mm	500/1000/1500/2000/2500		400/900/1400/1900/2400
最大車削直徑（盤類/軸類）			mm	400
滑板上最大回轉直徑			mm	400
主軸頭形式				A2-8
主軸孔直徑			mm	80	75	70
最大通過棒料直徑			mm	65	60
主軸轉數級數				無級
主軸轉數范圍			mm	35-3500		35-2200
主電機輸出功率			kw	18.5/22		30/22
主軸最大輸出扭矩（30分鐘）			N.M	560		770
標準卡盤	卡盤直徑		Inch	10″
X/Z軸快移速度			m/min	20/15
Y軸快移速度				-	-
X-Z軸行程			Mm	220-600/1100/1600/2100/2600		500/1000/1500/2000/2500
Y軸行程				-	-	±55
C軸	最高轉速		r/min	-	30
	額定輸出扭矩		N.m	-
尾座套筒直徑/行程				120/150
尾座主軸錐孔錐度			莫氏	5＃
刀架形式				臥式12工位
加工精度				IT6
最大承重		盤類/軸類		200/800
機床重量		主機	kg	5500、7500、9000、11000、12500
機床外型		長×寬×高	mm	4050/4550/5050/5550/6050×2286×2260

HTC 50n系列

參數名稱			單位	HTC50n（m）系列
				HTC50n系列	HTC40nm系列
床身最大回轉直徑			mm	690、690、690、650、650	690、690、690、650、650
最大車削長度			mm	500 1000 1500 2000 2500	500 1000 1500 2000 2500
最大車削直徑（盤類/軸類）			mm	500
滑板上最大回轉直徑			mm	500
主軸頭形式				A2-11
主軸孔直徑			mm	104
最大通過棒料直徑			mm	85
主軸轉數級數				無級
主軸轉數范圍			mm	35-3500
主電機輸出功率			kw	30/22
主軸最大輸出扭矩（30分鐘）			N.M	860
標準卡盤	卡盤直徑		Inch	12″
X/Z軸快移速度			m/min	20/15
Y軸快移速度				-	-
X/Z軸行程			Mm	270/600 1100 1600 2100 2600
Y軸行程				-	-
C軸	最高轉速		r/min	-	30
	額定輸出扭矩		N.m	-
尾座套筒直徑/行程				120/150
尾座主軸錐孔錐度			莫氏	5＃
刀架形式				臥式12工位
加工精度				IT6
最大承重		盤類/軸類	kg	200/800
機床重量		主機	kg	5500、7500、9000、11000、12500
機床外型		長×寬×高	mm	4050/4550/5050/5550/6050×2286×2260

HTC 63n系列

參數名稱			單位	HTC63n（m）（y）系列
				HTC63n系列	HTC63nm系列		HTC63ny系列
床身最大回轉直徑			mm	850/850/850/820/800	850/850/850/820/800		1000/1000/970/950
最大車削長度			mm	1000/500/2000/3000/4000			1000/2000/3000/4000
最大車削直徑（盤類/軸類）			mm	750/630			630
滑板上最大回轉直徑			mm	630
主軸頭形式				A2-11
主軸孔直徑			mm	100			130
最大通過棒料直徑			mm	85			115
主軸轉數級數				無級			機械兩檔
主軸轉數范圍			mm	20-2000			20-1200
主電機輸出功率			kw	30/22			37/30
主軸最大輸出扭矩（30分鐘）			N.M	950			2450
標準卡盤	卡盤直徑		Inch	15″
X/Z軸快移速度			m/min	12/12
Y軸快移速度				-	-		10
X-Z軸行程			Mm	410-1050/1550/2050/3050/4050			410-1550/2050/3050/4050
Y軸行程				-	-		±50
C軸	最高轉速		r/min	-	27
	額定輸出扭矩		N.m	-	1900
尾座套筒直徑/行程				180/160
尾座主軸錐孔錐度			莫氏	6＃
刀架形式				臥式12工位	動力臥式12工位
加工精度				IT6
最大承重		盤類/軸類		500/2000
機床重量		主機	kg	14000、17000、20000、23000、30000
機床外型		長×寬×高	mm	4900/5400/5900/6900/7900×2825×2680		5400/5900/6900/7900×2825×2680

HTC 80n系列

參數名稱			單位	HTC80n（m）系列
				HTC50n系列	HTC40nm系列
床身最大回轉直徑			mm	1000/1000/1000/970/950
最大車削長度			mm	1000、1500、2000、3000、4000
最大車削直徑（盤類/軸類）			mm	800
滑板上最大回轉直徑			mm	800
主軸頭形式				A2-11
主軸孔直徑			mm	130
最大通過棒料直徑			mm	115
主軸轉數級數				機械兩檔
主軸轉數范圍			mm	20-1200
主電機輸出功率			kw	37/30
主軸最大輸出扭矩（30分鐘）			N.M	2450
標準卡盤	卡盤直徑		Inch	15″
X/Z軸快移速度			m/min	12/12
Y軸快移速度				-	-
X/Z軸行程			Mm	410/1050、1550、2050、3050、4050
Y軸行程				-	-
C軸	最高轉速		r/min	-	27
	額定輸出扭矩		N.m	-	1900
尾座套筒直徑/行程				180/160
尾座主軸錐孔錐度			莫氏	6＃
刀架形式				臥式12工位	動力臥式12工位
加工精度				IT6
最大承重		盤類/軸類	kg	500/2000
機床重量		主機	kg	14000/17000/20000/23000/30000
機床外型		長×寬×高	mm	4900/5400/5900/6900/7900×2825×2680
