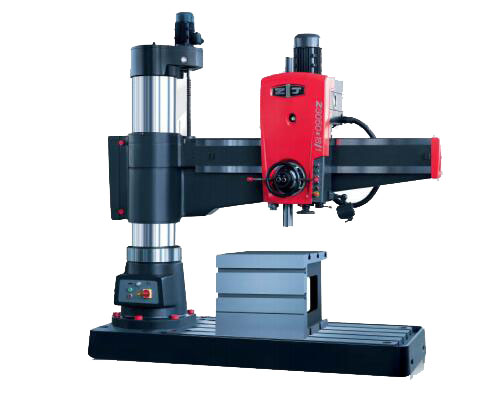

普通搖臂鉆床
機床主要特點：
整體風格：采用新外觀，色彩鮮明、簡潔大方。
橫臂導軌：上導軌采用高耐磨淬火鋼導軌、降低磨損。下導軌鑲嵌專用鋼帶，減小主軸箱阻力，操作省力。
主軸行程：增加主軸下極限超行程保護，延長機床壽命。
操縱機構：采用人機工程學設計理念，操作宜人。
主要技術參數：
| 參數名稱 | 單位 | Z3040×12/1 | Z3040×16/1 | Z3050×12/1 | |
| 最大鉆孔直徑 | mm | φ40 | φ40 | φ50 | |
| 主軸中心線至 | 最大 | mm | 1250 |
| 1250 |
| 最小 | mm | 350 | 350 | 350 | |
| 主軸端面至底 | 最大 | mm | 1250 |
| 1220 |
| 最小 | mm | 350 | 350 | 320 | |
| 主軸行程 | mm | 315 | 315 | 315 | |
| 主軸錐孔 | -- | 莫氏4號 | 莫氏4號 | 莫氏5號 | |
| 主軸轉速范圍 | r/min | 25-2000 | 25-2000 | 25-2000 | |
| 主軸轉速級數 | 級 | 16 | 16 | 16 | |
| 主軸進給量范圍 | mm | 0.04-3.2 | 0.04-3.2 | 0.04-3.2 | |
| 主軸進給量級數 | 級 | 16 | 16 | 16 | |
| 工作臺尺寸 | mm | 630×500×500 | 630×500×500 | 630×500×500 | |
| 主軸箱（橫臂） | mm | 900 | 1250 | 900 | |
| 主軸允許最大扭矩 | Nm | 400 | 400 | 500 | |
| 主電機功率 | kw | 3 | 3 | 4 | |
| 搖臂升降距離 | mm | 580 | 580 | 580 | |
| 機床重量 | kg | 3000 | 3500 | 3000 | |
| 機床輪廓尺寸 （長×寬×高） | mm | 2150×1070×2840 | 2500×1070×2840 | 2150×1070×2840 | |
| 參數名稱 | 單位 | Z3050×16/1 | Z3063×20/1 | Z3080×25 | |
| 最大鉆孔直徑 | mm | φ50 | φ63 | φ80 | |
| 主軸中心線至 | 最大 | mm | 2000 | 2500 | 1600 |
| 最小 | mm | 450 | 500 | 850 | |
| 主軸端面至底 | 最大 | mm | 1600 | 2000 | - |
| 最小 | mm | 400 | 550 | - | |
| 主軸行程 | mm | 315 | 400 | 450 | |
| 主軸錐孔 | -- | 莫氏5號 | 莫氏5號 | 莫氏6號 | |
| 主軸轉速范圍 | r/min | 25-2000 | 20-1600 | 16-1250 | |
| 主軸轉速級數 | 級 | 16 | 16 | 16 | |
| 主軸進給量范圍 | mm | 0.04-3.2 | 0.04-3.2 | 0.04-3.2 | |
| 主軸進給量級數 | 級 | 16 | 16 | 16 | |
| 工作臺尺寸 | mm | 630×500×500 | 800×630×500 | 1000×800×560 | |
| 主軸箱（橫臂） | mm | 1250 | 1550 | 2000 | |
| 主軸允許最大扭矩 | Nm | 500 | 980 | 1568 | |
| 主電機功率 | kw | 4 | 5.5 | 7.5 | |
| 搖臂升降距離 | mm | 580 | 800 | 1000 | |
| 機床重量 | kg | 3500 | 7000 | 11000 | |
| 機床輪廓尺寸 （長×寬×高） | mm | 2700×1070×2840 | 3080×1250×3205 | 3730×1400×4075 | |
| 參數名稱 | 單位 | Z30100×31 | Z30125×40 | Z3140A | Z3150 | |
| 最大鉆孔直徑 | mm | φ100 | φ125 | φ40 | φ50 | |
| 主軸中心線至 | 最大 | mm | 3150 | 4000 | 1600 | 1600 |
| 最小 | mm | 570 | 600 | 350 | 850 | |
| 主軸端面至底 | 最大 | mm | 2500 | 2500 | 1220 | - |
| 最小 | mm | 750 | 750 | 320 | - | |
| 主軸行程 | mm | 500 | 560 | 315 | 315 | |
| 主軸錐孔 | -- | 莫氏6號 | 公制80 | 莫氏4號 | 莫氏5號 | |
| 主軸轉速范圍 | r/min | 8-1000 | 6.3-800 | 16-1250 | 16-1250 | |
| 主軸轉速級數 | 級 | 22 | 22 | 16 | 16 | |
| 主軸進給量范圍 | mm | 0.06-3.2 | 0.06-3.2 | 0.06-1 | 0.06-1 | |
| 主軸進給量級數 | 級 | 16 | 16 | 9 | 9 | |
| 工作臺尺寸 | mm | 1250×800×630 | 1250×800×630 | - | - | |
| 主軸箱（橫臂） | mm | 2580 | 3400 | 750 | 750 | |
| 主軸允許最大扭矩 | Nm | 2450 | 3136 | 392 | 490 | |
| 主電機功率 | kw | 15 | 18.5 | 3 | 4 | |
| 搖臂升降距離 | mm | 1250 | 1250 | 900 | 900 | |
| 機床重量 | kg | 20000 | 28500 | 4500 | 4500 | |
| 機床輪廓尺寸 （長×寬×高） | mm | 4650×1630×4525 | 5660×2151×4950 | 3058×1240×2620 | 3058×1240×2620 | |
