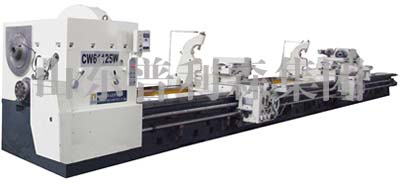

CW61125W臥式車床床

CW61125W臥式車床床是我公司根據長期生產臥車的經驗，根據用戶的實際需要，采用國際上先進的設計手段和制造技術，采用CAD優化設計方法，執行國家現行最新精度標準，精心設計的一種集電氣、自動控制、液壓控制和現代機械設計等多學科、多門類的精密制造技術為一體的機電一體化機床產品。機床結構性能適用，機床動靜態剛度高、使用壽命長、加工效率高，各項功能安全可靠。

本機床為萬能型通用車床，他適用于高速鋼和硬質合金鋼刀具對不同材質的軸類零件、圓筒型和盤類零件，進行車削外圓、端面、切槽、切斷、鏜孔、車螺紋和錐體。本機床主傳動采用直流電動機拖動。主軸轉速為三檔無級調速，故可獲得加工不同工件時所需合理的切削速度。

本機床的進給系統是通過光杠與主傳動相接，使進給量直接與主軸轉速相關，從而進給量的選擇很方便。

主要技術參數：

技術規格	參數	技術規格	參數
床身上最大工件回轉直徑	Φ1250mm 、Φ1600mm 、Φ1800mm	主軸每轉刀架的進給量范圍：縱向	范圍Ⅰ 0.1-5mm范圍Ⅱ 6-40mm
最大工件長度	2000mm、3000mm、4000mm、5000mm 6000mm、7000mm、8000mm、9000mm 10000mm、11000mm、12000mm、14000mm 15000mm、16000mm	主軸每轉刀架的進給量范圍：橫向（為縱向的二分之一）	0.05-20mm
刀架上最大工件回轉直徑	Φ900mm、Φ1200mm、Φ1400mm	上刀架進給量范圍	0.025-10mm
機床導軌寬度	1350mm	公制螺紋的種數	26種
主軸中心高	650mm、800mm、900mm	公制螺紋的螺距范圍	1-60mm
機床卡盤與尾座頂尖間最大承重	20t	英制螺紋的種數	21種
主軸孔直徑	Φ85mm	英制螺紋每寸牙數范圍	1/2-6扣/吋
主軸孔前端錐度	Φ120mm錐度1：7	模數螺紋的種數	15種
主軸轉速級數	無級	模數螺紋的模數范圍	1-6mm
主軸每分鐘的轉速范圍r/min	1-200r/min	滑板最大橫向行程	750mm
主電機功率	55Kw	刀架的快速移動速度：縱向	3000mm/min
主電機轉速	400-1500r/min	刀架的快速移動速度：橫向	1500mm/min
四爪單動重型卡盤	Φ1250mm	頂尖套筒直徑	280mm
卡盤最大扭矩	40KN.m	頂尖套筒的最大行程	300mm
單刀架最大切削力	7100kg	頂尖套筒的錐度	Φ80mm錐度1：7
頂尖錐頂角及規格	75°Φ120（錐度1：7）	床尾電動移動速度	1500mm/min
主軸每轉刀架的縱橫向進給量種數	18種
