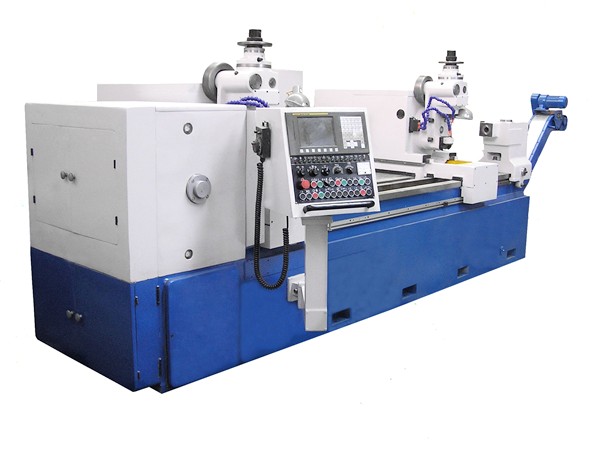

QH2-027A數控雙頭花鍵軸銑床

一.機床的性能與用途：

本機床采用FANUC-Oi型數控系統（CNC），配有可編程序控制器（PC），選用α12/3000型和α40/3000型交流伺服電機。以控制兩銑頭縱、橫向的定位、進給及加工時各順序動作的轉換。工件經安裝定位后，機床可自動完成銑頭橫向快進、工進、定位——縱向粗進給——銑頭快速返回原位——銑頭橫向快進、工進、定位——縱向精進給——銑頭快速返回原位——液壓卡頭及尾架松開的二次工作循環過程。

兩銑頭的橫向進給及旋轉可集中控制或單獨控制。（根據用戶要求選擇）

自動循環方式可選擇一次或二次循環，并可將整個循環過程分解為單步執行。

兩銑頭旋轉方向相反，相向進給加工，可選擇“逆銑”或“順銑”加工方式工作。

機床銑頭有手動軸向竄刀機構，用以進行對刀和提高刀具壽命。

本機床采用滾銑法加工直齒花鍵軸和外嚙合圓柱齒輪軸。主要用于兩銑頭同時滾銑加工重型汽車中、后橋殼總成兩端漸開線花鍵部位。

適用于成批和大量生產的工廠。

二.機床的主要技術參數：

1.最大加工直徑	160mm
2、兩銑頭中心線間距離	1700～ 2300mm
X銑頭右移	100mm
Y銑頭左移	500mm
3、最大安裝工件長度	2500mm
4、機床中心高度	370mm
5、加工工件齒數	24～30
6、最大加工模數	6mm
7、滾刀轉速范圍	60～ 200r/min
8、滾刀轉速級數	無級
9、工件中心線與滾刀中心線間距離	70～ 145mm
10、最大安裝滾刀直徑	130mm
11、最大安裝滾刀長度	110mm
12、滾刀桿直徑	27、32、40mm
13、滾刀主軸孔錐度	莫氏4號
14、尾架套筒最大移動量	50mm
15、尾架套筒錐度	莫氏5號
16、快速移動速度橫向	6000mm/min
縱向	6000mm/min
17、縱、橫向進給量（程序設定無級）	0～6000mm/min
18、主電動機功率	7.5KW
轉速	2400r/min
19、液壓電動機功率	1.1KW
轉速	1400r/min
20、縱向進給交流伺服電機扭矩	40Nm
最高轉速	3000r/min
21、橫向進給交流伺服電機扭矩	12Nm
最高轉速	2000r/min
22、冷卻泵電動機功率	450W
額定流量	200L/min
23、機床外形尺寸（長×高×寬）	5160 mm×2518 mm×1794mm
三.機床的加工精度：
1.等分累積誤差：	0.035 mm
2.鍵側對軸中心線的平行度和鍵側本身的平行度：	0.03mm
3.加工表面粗糙度：	Ra.≤3.2um
