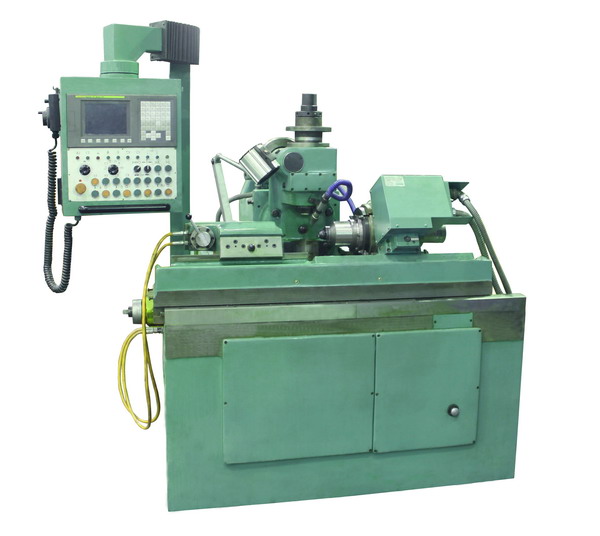

QH2-076型數控銑槽機床
一、 機床的主要用途及使用范圍：
本機床采用三面刃片銑刀，銑刀徑向直進并配合高精密回轉分度臺對工件圓周方向上均等分布的特形凹槽進行銑削的高效率、高精度的專用機床。
機床床身為臥式結構，呈長方形箱體，內部分布有非對稱的肋板，機械系統及部件具有較高的動、靜剛度。機床數控系統采用了FANUC Series 0i-MA系統，該系統具有可靠性能高、保護功能完善等優點。
本機床適用于成批和大量生產轉向軸零件的工廠。
二、機床的主要規格參數：
| 1. 最大工件直徑 | φ120 mm |
| 2. 最大工件長度 | 400 mm |
| 3. 最小分度角度 | 5° |
| 4. 分度臺分割精度 | ±5" |
| 5. 機床中心高 | 135 mm |
| 6. 刀具中心與工件中心的距離 | 30-150 mm |
| 7. 最大安裝刀具規格 | φ130mm |
| 8. 刀具主軸錐孔 | 莫氏4號 |
| 9. 尾架主軸錐孔 | 莫氏4號 |
| 10.尾架套筒最大行程 | 45 mm |
| 11.刀具轉速范圍（6級） | 80-250 r/min |
| 12.分度臺基準孔直徑 | φ40 mm |
| 13.分度臺盤面直徑 | φ255 mm |
| 14.刀桿直徑 | φ22、φ27、φ32、φ40 mm |
| 15.銑頭調整角 | ±30° |
| 16.X軸快速移動速度 | 6000mm/min |
| 17.X軸進給量（程序設置、無級） | 0-6000mm/min |
| 18.主電機功率 | 4KW |
| 19.X軸伺服電機扭矩 | 12Nm |
| 額定轉速 | 2000r/min |
| 20.C軸伺服電機扭矩 | 3Nm |
| 額定轉速 | 3000r/min |
| 21.液壓電機功率 | 1.1Kw |
| 額定轉速 | 1400r/min |
| 22.冷卻泵電機功率 | 120w |
| 額定流量 | 50L/min |
| 23.控制軸數 | 2軸 |
| 24.最小脈沖當量 | 0.001mm |
| 25.圖形顯示（LCD） | 9英寸 |
| 26.X、C軸定位精度 | 0.015、0.035mm |
| 27.X、C軸重復定位精度 | 0.008、0.020mm |
| 28.機床外型尺寸（L×W×H） | （1905×1835×1653）mm |
| 29.機床重量 | 3000 kg |
