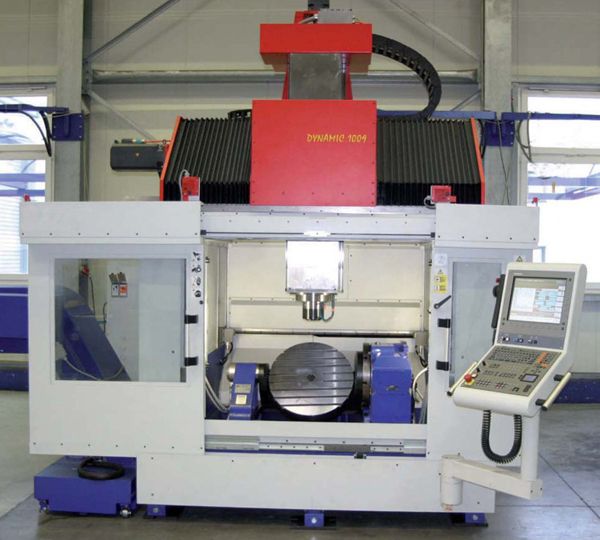

Dynamic 1009齒輪加工中心

    軸的描述
     5計算機數控軸（機器軸X, Y, Z,旋轉和回轉臺軸A 和C）,
     齒輪切割加工時同步運行。

    測量刀具的激光系統
     用于在Z-軸自動平衡刀具長度的刀具長度測量裝置
     如在自動更換刀具后
     刀具半徑測量和刀具斷裂探測，僅用于主軸
     激光系統切換

    計算機數控HEIDENHAIN ITNC 530
     TFT彩色顯示器（15.1英寸）
     電子手輪HR 410（便攜式）
     以太網界面?zhèn)鬏敂?shù)據

主要技術參數：

參數名稱		單位	Dynamic 1009
機器數據	機器重量	Kg	12,500
機器數據	機器尺寸（含外殼）（長 ×寬 ×高）	mm	約4,500 × 3,740 ×3,830
工作區域	軸向移動的橫梁-X軸	mm	1000
	垂直方向移動的銑床/橫向滑板-Y軸	mm	900
	水平方向移動的銑床-Z軸	mm	600
安裝數據	工作電壓	V	400
	電網頻率	HZ	50/60
	額定電流	A	125
快速移動	X/Y/Z軸	mm/min	4000
定位精度	X軸，Y軸和Z軸 (ISO 230-2	mm	0,008
	A軸	″	± 2,5
	B軸：	″	± 2,5
重復定位精度	X軸，Y軸和Z軸 (ISO 230-2)	mm	0,008
	A軸	″	± 2,5
	B軸：	″	± 2,5
自動刀具更換器	刀具數量		30
	最大刀具直徑	mm	80
	相鄰刀位空出時最大刀具直徑	mm	115
	最大刀具長度	mm	250
	最大刀具重量	Kg	6.5
	刀柄形式		HSK63
旋轉/回轉工作臺型號:DEPO Table 800	A軸回轉范圍（X軸水平方向）	°	+90°至- 95°
	C軸旋轉范圍	°	無限
	A軸橫向移動速度	r/min	25
	C軸橫向移動速度	r/min	100
工件承載臺	夾緊臺直徑	mm	600
	最大工件直徑	mm	750
	最大工件高度	mm	500
	最大工件重量	Kg	450
