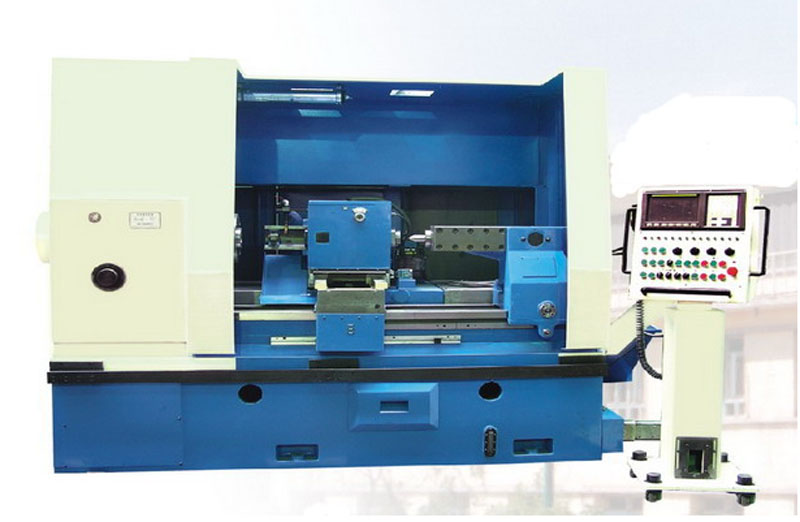

SK6220數控螺紋銑床

設備主要性能和用途：
本機床是采用梳形螺紋銑刀加工短內、外螺紋的專用機床加工中小規格盲孔螺紋性能更優，工件可以用頂尖撥盤、三爪卡盤或液壓彈簧夾頭夾持。使用尾座可以加工細長軸類工件上的短外螺紋。機床采用日本FANUC公司生產的0i-MA數控系統，三軸兩聯動。進給系統采用FANUC公司的交流伺服電機直接驅動高精度滾珠絲杠副或高精度蝸桿副。銑刀主軸采用交流變頻無級調速電機拖動，通過齒輪箱變速使變頻電機基本工作在恒功率范圍內，因此可以實現高效銑削。
本機床主要適用于大批或大量生產的汽車、拖拉機以及國防工業等行業

主要技術參數：

最大加工直徑
外螺紋	?150mm
內螺紋	?200mm
頂尖距	500mm
最大加工長度
外螺紋	80mm
內螺紋	50mm
中心高	370mm
加工螺距范圍(無級)	0～6mm
銑刀主軸轉速范圍(無級)	150～600r/min(低速) 600～2400r/min(高速)
銑刀主軸錐孔	莫氏3#
銑刀刀桿直徑	?22mm， ?32mm
工件主軸轉速范圍(無級)	0～50r/min
工件主軸通孔直徑	?95mm
工件主軸錐孔	莫氏5#
銑刀主軸中心到工件主軸中心距離	-110～150mm
液壓尾座套筒行程	40mm
銑刀主軸中心到液壓尾座中心最小距離 60mm
溜板縱、橫向進給范圍	0～2000mm/min
溜板縱、橫向快速移動速度	6000mm/min
銑頭電機	YVP112M-4 B3 4KW 1500r/min
液壓電機	Y90S-4 B5 1.1KW 1420r/min
工件主軸伺服電機(C軸)	αC22/3000 M=22N.m 3000r/min
Z軸伺服電機	αC12/3000 M=22N.m 3000r/min
X軸伺服電機	αC12/3000 M=12N.m 3000r/min
冷卻泵	AB-200 0.45KW 200l/min
導軌潤滑站	TMD-5C 2.7W
車頭潤滑泵	B250 60W 0.25l/min 1400r/min
排屑器電機	Y801-4 0.37KW
控制軸數	C軸、Z軸、X軸
編程最小單位	0.001mm,0.001°
圖形顯示	7.5英寸液晶顯示屏
最大編程尺寸	99999.999
定位精度	C軸：0.02°
	Z軸：0.01
	X軸：0.01
重復定位精度	Z軸：0.008
	X軸：0.008
機床外形尺寸(長×寬×高)	3350×1835×2100mm
機床重量	5000kg
