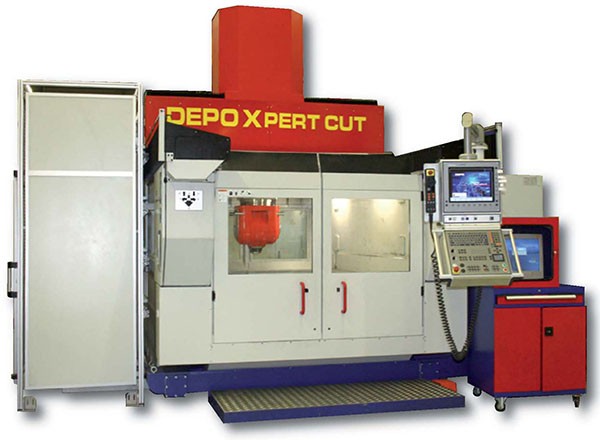

Xpert-Cut齒輪加工中心

帶一體式B軸和電子軸的廣泛適用的叉式銑削頭
收放銑削刀具的銑削頭
持續工作能力（S1/占空系數為100%）： 21千瓦
前主軸軸承的直徑： 70毫米
速度范圍： 1 – 16,000轉/分鐘
持續力矩（S1/占空系數為100%）： 100牛米
主要轉速： 2000轉/分鐘
DIN 69 893標準的刀具固定架：大錐度HSK 63，形狀A
轉動范圍 +/- 110度

軸的描述
5軸計算機數控，
同步（X,Y,Z,銑削頭B軸，旋轉臺C軸）
對于齒輪切割操作，
計算機數控軸為工作的5軸聯動。

測量刀具的激光系統
用于在Z-軸自動平衡刀具長度的刀具長度測量裝置
(如在自動更換刀具后)
刀具半徑測量和刀具斷裂探測
安裝在刀具更換器的下面

計算機數控HEIDENHAIN ITNC 530
TFT彩色顯示器（15.1英寸）
電子手輪HR 410（便攜式）
以太網界面?zhèn)鬏敂?shù)據

主要技術參數：

參數名稱		單位	Xpert-Cut
機器數據	機器重量	Kg	28000
機器數據	機器尺寸（含外殼）（長 ×寬 ×高）	mm	6.200 x 5.600 x 4.600
工作區域	軸向移動的橫梁-X軸	mm	2300
	垂直方向移動的銑床/橫向滑板-Y軸	mm	1200
	水平方向移動的銑床-Z軸	mm	800
安裝數據	工作電壓	V	400
	電網頻率	HZ	50/60
	額定電流	A	150
	總功率	KVA	60
快速移動	X/Y/Z軸	mm/min	30000
	B軸	r/min	10
	C軸	r/min	70
定位精度	X軸，Y軸和Z軸 (ISO 230-2	mm	0,008
定位精度	B軸	″	± 2.5
重復定位精度	X軸，Y軸和Z軸 (ISO 230-2)	mm	0,008
	B軸	″	± 2
	C軸	″	± 3
自動刀具更換器	刀具數量		40
	最大刀具直徑	mm	110
	相鄰刀位空出時 最大刀具直徑	mm	125
	最大刀具長度	mm	300
	最大刀具重量	Kg	10
旋轉臺	夾緊臺直徑	mm	1800
	最大工件高度	mm	900
	最大工件重量	Kg	5000
	C軸橫向移動轉速	r/min	70
