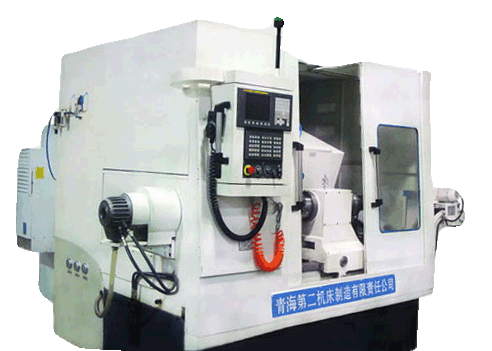

QH2-064 數控小規格曲軸銑床

設備用途：
1. 本機床是采用盤形銑刀高速外銑加工曲軸的專用機床，工件由車頭主軸驅動，液壓卡盤自動夾緊，液壓尾座頂尖頂緊方式進行加工，加工效率高。
2. 加工連桿頸、臺肩及其平衡塊側面時，銑刀盤可隨動加工。專用液壓卡盤夾持曲軸的主軸頸，工件以主軸頸軸線為回轉中心，銑刀盤沿曲軸連桿頸偏心回轉軌跡隨動，工件回轉360°即可完成一個連桿軸頸、臺肩及其平衡塊側面的加工，不需調整偏心，能適應不同規格的曲軸，機床柔性好。
3. 液壓尾座可根據工件長短調整位置，能適應不同長短的曲軸，機床調整方便、可靠。
4. 采用國際知名品牌公司生產的數控系統，控制軸數為三軸。配合公司自行開發的用戶宏程序，只需在程序中輸入相應的參數，即可加工不同規格的曲軸，編程簡單、方便。
5. 進給系統采用大扭矩交流伺服電機驅動，可實現大進給量切削。銑刀主軸采用大功率變頻調速電機拖動，通過齒輪箱變速后傳至銑刀盤，銑刀盤由國際知名曲軸銑刀廠商設計制作，模塊式刀座，可轉位硬質合金刀片，切削線速度可達180m/min以上，刀具使用壽命長，加工工件精度高，可以實現高效銑削。
6. 本機床主要適用于大批或大量生產的汽車、摩托車、拖拉機、內燃機及其零部件等行業。

主要技術參數：

1 最大回轉直徑	200mm
2 最大工件長度	650mm
3 中心高	420mm
4 工件主軸轉速范圍(無級)	0.1～20r/min
5 銑刀盤直徑	Ф450～Ф500mm
6 銑刀盤轉速范圍	100～150r/min
7 尾座套筒內孔錐度	莫氏5#
8 尾座套筒行程	40mm
9 溜板縱、橫向進給范圍	0～2000mm/min
10 溜板縱、橫向快速移動速度	6000mm/min
11 變頻主電機	15KW B3 n=1500r/min
12 液壓電機	1.1KW B5 1500r/min
13 Z軸伺服電機	M=22N.m
14 X軸伺服電機	M=30N.m
15 C軸伺服電機	M=22N.m
16 控制軸數	Z、X、C軸
17 編程最小單位	0.001mm,0.001°
18 定位精度	C軸：0.02°
	Z軸：0.025°
	X軸：0.016°
19 重復定位精度	C軸：0.01°
	Z軸：0.01°
	X軸：0.008°
