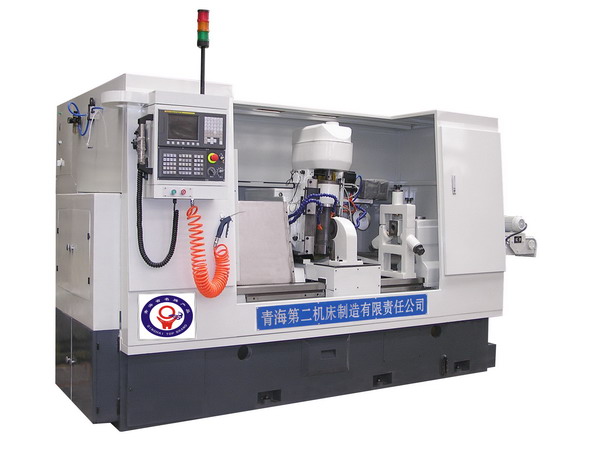

數控高效花鍵軸銑床
1. 機床的主要用途及使用范圍
本機床采用滾銑切削方法加工各種齒形的直齒花鍵軸類工件。也可滾銑直齒聯軸齒輪和直齒輪，并可加工錐度花鍵及臺階齒輪。機床各機械系統及部件具有較高的動、靜剛度，外形及結構簡明緊湊，采用整體全防護。數控系統采用了FANUC 系統，該系統具有可靠性高，保護功能完善，LCD中文顯示功能。刀具采用交流變頻電機驅動，具有功率大，動作運行平穩的優點。數控電柜與強電部分隔離后，作成外形獨立的整體電箱后與機床安裝合成一體，減少了占地面積
2. 機床的規格及主要技術參數
| 型號 | YKX6012/1 | YKX6016 |
| 最大加工直徑mm | φ125 | φ160 |
| 最大工件長度 | 1500 | 3000 |
| 最大加工長度mm | 1350 | 2500 |
| 中心高mm | 370mm | 370 |
| 加工齒數范圍 | 4～60齒 | 4～60齒 |
| 最大安裝滾刀規格mm | φ130×200 | φ130×200 |
| 刀桿直徑mm | φ22、φ27、φ32、φ40 | φ22 φ27、φ32、φ40 |
| 滾刀轉速范圍（無級）r/min | 60～600 r/min | 50-600 |
| 最大竄刀量mm | 160 | 160 |
| 尾架套筒行程mm | 50 | 50 |
| 銑頭調整角 | ±15° | ±15° |
| X、Z軸進給量mm/min | 0～6000 | 0～6000 |
| X、Z軸快移速度mm/min | 6000 | 6000 |
| 機床外形（L×W×H）(mm) | 2530×1835×2100 | 5100×2135×1990 |
| 機床重量kg | 9000 | 12000 Kg |
