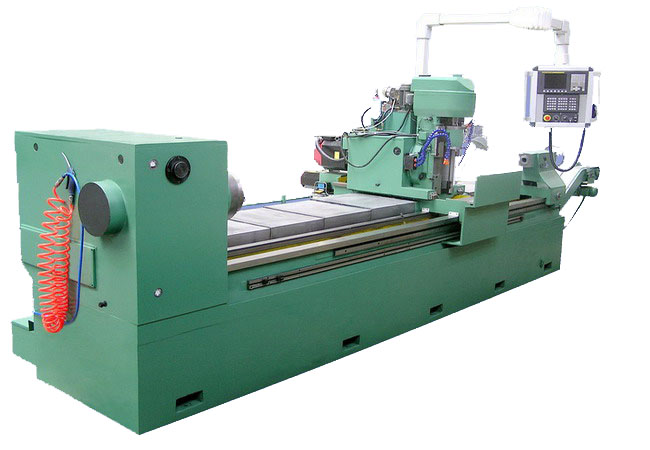

數控專用花鍵軸銑床
1. 機床的主要用途及使用范圍
本機床采用滾銑法可加工各種齒型的直斜齒花鍵軸零件，及直斜齒聯軸齒輪，并可以加工錐度花鍵及臺階齒輪。
本機床采用日本FANUC公司生產的0I-MC數控系統，四軸三聯動。進給系統采用FANUC公司的交流伺服電機來控制銑頭的縱、橫向的定位、進給及加工時各順序動作的轉換，銑刀主軸采用FANUC公司的主軸電機實現無級調速。具有可靠性高，保護功能完善等特點。
本機床可廣泛應用于機床、汽車、拖拉機、船舶、采礦機械等多種機械制造行業中。
2. 機床的規格及主要技術參數：
| 參數名稱 | YK6016 | YK6030 | YK6040A | YK6050 | YK6085 |
| 最大加工直徑mm | φ160 | 300 | Ф400 | φ500 | 850 |
| 頂尖距mm | 3000 | 3000 | 3000 | 6000 | 3000 |
| 最大加工長度mm | 2500 | 2500 | 2500 | 5500 | 2500 |
| 中心高mm | 370 | 370 | 600 | 600 | 720 |
| 加工齒數范圍 | 任意 | 任意 | 任意 | 任意 | 任意 |
| 銑刀主軸錐孔 | 莫氏5號 | 莫氏5號 | 1:10 | 1:10 | 1：10 |
| 最大安裝滾刀規格mm | φ130×200 | φ180×200 | Ф200×240 | φ220×250 | φ300×300 |
| 刀桿直徑mm | ? 27，? 32，? 40 | φ22 φ27、φ32、φ40 | Ф32、Ф40、Ф50、Ф60 | φ32、φ40、φ50、φ60 | φ32、φ40、φ50、φ60 |
| 滾刀轉速范圍（無級）r/min | 50～500 | 50-600 | 50～400 | 50-400 | 50～300 |
| 最大竄刀量mm | 110 | 160 | 180 | 250 | 200 |
| 尾架套筒行程mm | 160 | 70 | 120 | 100 | 100 |
| 銑頭調整角 | ±15° | ±45° | ±45° | ±45° | -45°～90° |
| X、Z軸進給量mm/min | 0～2000 | 0～2000 | 0～2000 | - | 0～4000 |
| X、Z軸快移速度 | 6000 | 8000 | 6000 | - | 4000 |
| 機床外形（L×W×H）(mm) | 6110×1930×2165 | 5900X2600X2400 | 6600×2200×2220 | 10300X2600X2400 | 8000×2900×2700 |
| 機床重量kg | 10000 | 10000 | 14000 | 30500 | 35500 |
