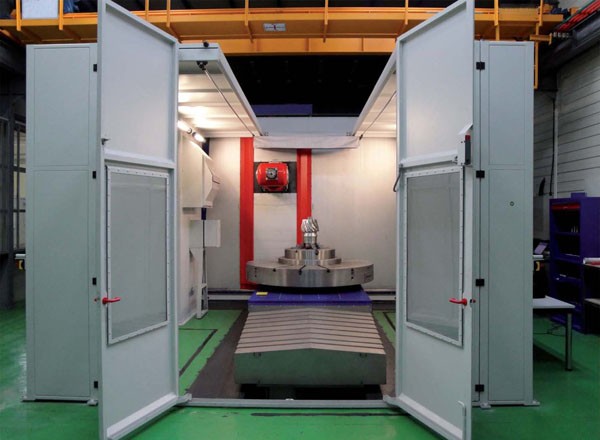

Xpert Line H齒輪加工中心

    軸的描述
    7軸CNC計算機數字控制
    旋轉臺的第6軸和第7軸是用于
    B軸分度和W軸移動
    5軸CNC計算機數字控制,同步聯動
    機器軸X,Y,Z,叉式銑削頭軸A+C

    回轉移動臺（B軸）
    根據客戶需求
    DEPO可以提供一個特殊的回轉移動臺，
    帶整體旋轉功能（70轉/分鐘）

    CNC HEIDENHAIN iTNC 530
    TFT彩色顯示器(15.1英寸）
    機床控制屏TE535Q
    電子手輪HR410(便攜式)
    集成式以太網界面傳遞數據

    刀具測量的激光系統
    用于在Z-軸自動平衡刀具長度的刀具長度測量裝置
    （如在自動更換刀具后）
    刀具半徑測量和刀具斷裂探測，僅用于主軸
    安裝在刀具更換器的下面

主要技術參數：

參數名稱		單位	Xpert Line H
			H1212	H1616	H2520
工作區域	軸向移動的橫梁-X軸	mm	1200	1600	2500
	橫向滑板垂直方向移動-Y軸	mm	1200	1600	2000
	銑削裝置水平方向移動-Z軸	mm	800	800	800
裝數據	工作電壓	V	400
	電網頻率	HZ	50/60
	額定電流	A	125
	總功率	KVA	80
快速移動	X/Y/Z軸	mm/min	30000
	A軸	r/min	40
	C軸	r/min	40
定位精度	X軸，Y軸和Z軸 (ISO 230-2	mm	0,008
	A軸	″	± 2.5
	C軸	″	± 2
重復定位精度	X軸，Y軸和Z軸 (ISO 230-2)	mm	0,008
	A軸	″	± 2.5
	C軸	″	± 2
自動刀具更換器	刀具數量		24
	最大刀具直徑	mm	110
	相鄰刀位空出時最大刀具直徑	mm	125
	最大刀具長度	mm	300
	最大刀具重量	Kg	12

    廣泛適用的叉型銑頭
    帶整體式A+C－軸和主軸(選項)
    收放銑削刀具的銑削頭
    連續能力(S1/100%工作循環： 1KW
    前主軸軸承直徑： 70 毫米
    速度范圍： 1 - 16.000 轉/分
    連續扭矩(S1/100%工作循環) ： 100 Nm
    主要轉速： 2.000 轉/分
    刀夾，符合DIN 69 893 大錐度HSK 63,A形

    廣泛適用的直型銑頭
    帶整體式主軸(選項)
    收放銑削刀具的銑削頭
    連續能力(S1/100%工作循環) ： 32 KW
    前主軸軸承直徑： 100 毫米
    速度范圍： 1 - 8.000 轉/分
    連續扭矩(S1/100%工作循環)：305 N/M
    主要轉速： 1.000 轉/分
    刀夾，符合DIN 69 893 大錐度HSK 100,A－形

    廣泛適用的叉型銑頭
    帶整體式A－軸和主軸(選項)
    收放銑削刀具的銑削頭
    連續能力(S1/100%工作循環) ： 26 KW
    前主軸軸承直徑： 100 毫米
    速度范圍： 1 - 8.000 轉/分
    連續扭矩(S1/100%工作循環)：250 N/M
    主要轉速： 1.000 轉/分
    刀夾，符合DIN 69 893 大錐度HSK 100,A形
