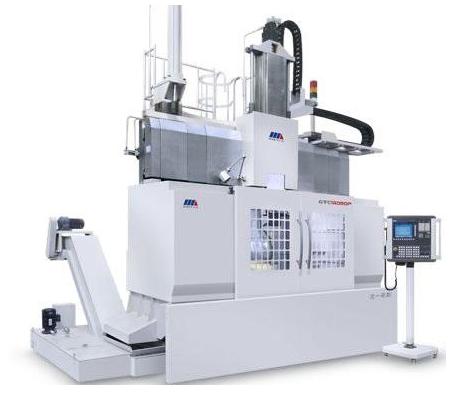

GTC大型數控立式車床

該系列機床數控系統、主要電器件、主要軸承、滾珠絲杠、主要液壓件等關鍵配套件均選用國內外名牌廠家產品。成熟技術的引進，進口配套件的選用，以及關鍵件的先進設備的加工，先進的檢測手段，充分考慮了適應重切削、高生產率的加工要求，確保機床具有高的加工精度、剛性及可靠性，并且具有布局合理、操作方便、自動化程度高等特點。該機床適用于車輪、電機殼、閥門體、法蘭盤、大型電機座泵體等大規格盤類零件的加工。

主要技術參數：

GTC P系列動梁數控立式車床

項目	單位	GTC16090p	GTC20090p	GTC250110p
工作臺直徑	mm	1250（1400）	1600（1800）	2000（2250）
最大回轉直徑	mm	1600	2000	2500
最大車削直徑	mm	1600	2000	2500
最大工件高度	mm	1200（1600）	1600	2000
最大工件重量	t	6	8	10
工作臺最大扭矩	Nm	13700	24000	25027
滑枕垂直移動量	mm	900	9000	1100
滑枕水平移動量	mm	-30～+950	-30～+1250	-50～+1450
滑枕截面尺寸	mm	200×200	220×220	240×240
刀桿截面尺寸	mm	40×40	40×40	40×40
切削進給速度	mm/s	0.01～50	0.01～50	0.01～40
快速進給速度	m/min	8	8	8
工作臺轉速	r/min	1-280/1-312	1-170/1-254	1-120/1-180
工作臺變速當數		2檔	2檔	2檔
橫梁升降檔位		250×2二檔 250×4四檔	250×4四檔	250×4四檔
主驅動電機功率	kw	AC39/58(連續/30min）	AC60/84(連續/30min）	AC60/84(連續/30min）
垂直進給電機功率	kw	5.23	5.23	5.23
垂直進給電機功率	kw	5.23	5.23	5.23
工件精度		IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6
控制系統		SIUMERIK 828D	SIUMERIK 828D	SIUMERIK 828D

GTC PT系列動梁數控立式車床

項目	單位	GTC16090pt	GTC20090pt	GTC250110pt
工作臺直徑	mm	1250（1400）	1600（1800）	2000（2250）
最大回轉直徑	mm	1600	2000	2500
最大車削直徑	mm	1600	2000	2500
最大工件高度	mm	1200	1600	2000
最大工件重量	t	6	8	10
工作臺最大扭矩	Nm	13700	24000	25027
滑枕垂直移動量	mm	900	9000	1100
滑枕水平移動量	mm	-30～+1050	-30～+1250	-50～+1520
滑枕截面尺寸	mm	425×235	425×235	485×270
電動刀臺工位	Station	4	4	4
刀桿截面尺寸	mm	40×40	40×40	40×40
切削進給速度	mm/s	0.01～50	0.01～50	0.01～40
快速進給速度	m/min	8	8	8
工作臺轉速	r/min	1-280/1-312	1-170/1-254	1-120/1-180
工作臺變速檔數		2檔	2檔	2檔
橫梁升降檔位		250×4四檔	250×4四檔	250×4四檔
主驅動電機功率	kw	AC39/58 (連續/30min）	AC60/84 (連續/30min）	AC60/84 (連續/30min）
水平進給電機功率	kw	5.23	5.23	5.23
垂直進給電機功率	kw	5.23	5.23	5.23
工件精度		IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6
控制系統		SIUMERIK 828D	SIUMERIK 828D	SIUMERIK 828D

GTC TG系列定梁數控立式車床

項目	單位	GTC25060tg	GTC35060tg	GTC40060tg
工作臺直徑	mm	2250	3300	3600
最大回轉直徑	mm	2500	3500	4000
最大車削直徑	mm	2500	3500	4000
最大工件高度	mm	600	600	600
最大工件重量	t	10	30	30
工作臺最大扭矩	Nm	28000	66000	66000
滑枕垂直移動量	mm	左：600 右：600	左：750右：600	左：750 右：600
滑枕水平移動量	mm	左：-50～-2050 右：-100～+1900	左：-50～-2950 右：-80～+2420	左：-50～-2950 右：-80～+2420
砂輪主軸轉速	r/min	3000	3000	3000
最大砂輪直徑	mm	400	450	450
最大磨削工件高度	mm	400	400	400
磨削加工直徑范圍	mm	1000-2500	1500-4000	1500-4000
刀桿截面尺寸	mm	40×40	40×40	40×40
切削進給速度	mm/s	0.01～40	0.01～40	0.01～40
快速進給速度	m/min	8	8	8
工作臺轉速	r/min	1-120	1-60	1-60
工作臺變速檔數		2檔	2檔	2檔
主驅動電機功率	kw	AC60/84(連續/30min）	AC60/84(連續/30min）	AC60/84(連續/30min）
水平進給電機功率	kw	5.37	5.37	5.37
垂直進給電機功率	kw	5.37	5.37	5.37
工件精度		IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6
控制系統		SIUMERIK 828D	SIUMERIK 828D	SIUMERIK 828D

GTC FRT系列定梁數控立式車床

項目	單位	GTC25060frt	GTC35060frt	GTC40060frt
工作臺直徑	mm	2250	3300	3600
最大回轉直徑	mm	2500	3500	4000
最大車削直徑	mm	2500	3500	4000
最大工件高度	mm	600	600	600
最大工件重量	t	10	30	30
工作臺最大扭矩	Nm	28000	66000	66000
滑枕垂直移動量	mm	左：700 右：620	左：700 右：600	左：700 右：600
滑枕水平移動量	mm	左：-80～-2080 右：-100～+1900	左：-50～-2550 右：-100～+2400	左：-50～-2550 右：-100～+2400
刀桿截面尺寸	mm	40×40	40×40	40×40
切削進給速度	mm/s	0.01～40	0.01～40	0.01～40
快速進給速度	m/min	8	8	8
工作臺轉速	r/min	1-120	1-60	1-60
工作臺變速檔數		2檔	2檔	2檔
主驅動電機功率	kw	AC60/84(連續/30min）	AC60/84(連續/30min）	AC60/84(連續/30min）
水平進給電機功率	kw	5.37	5.37	5.37
垂直進給電機功率	kw	5.37	5.37	5.37
工件精度		IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6
控制系統		SIUMERIK 828D	SIUMERIK 828D	SIUMERIK 828D
