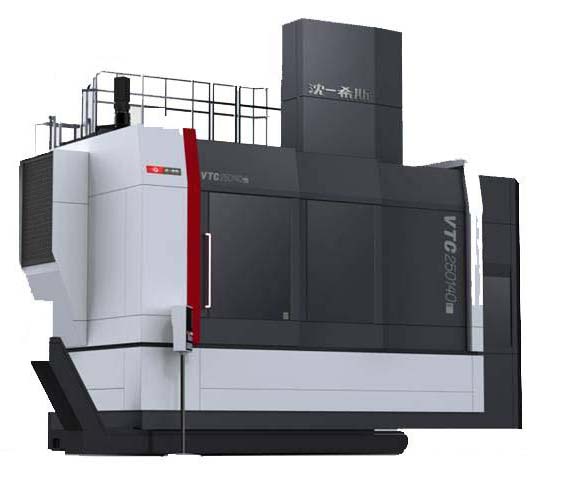

VERTITURN(VTC)系列立式車銑中心

機床簡介：

VERTITURN(VTC)立式車銑中心是沈陽機床德國SCHIESS公司設計開發的立式金屬切削設備。該機床總體結構布局采用由雙立柱和頂梁組成的龍門固定、橫梁在立柱上升降式結構。該機床由于采用了SCHIESS成熟的設計和制造技術，使本機床達到了國際一流的產品品質，加工能力大，加工精度和加工效率高，采用了全自動換刀技術，提高了機床自動化程度，機床的控制系統具有嚴密的保護措施，以保證人身和設備安全。

本機床零件一次裝夾可實現外圓、內孔、端面等回轉曲面的車削加工。

該機床有以下主要特點：

主驅動采用大功率主軸驅動電機控制。

工作臺及工件載荷采用平面球軸承支撐，承載能力大、磨損小、運轉精度高和壽命長。

X軸采用線性導軌，提高了導向剛度，降低了摩擦系數，提高了軸的定位精度和重復定位精度，延長了機床的使用壽命。

VTC400140立式車床主要用于航天、船舶、風電等機械加工行業，加工各種精度高、工序多、形狀復雜大型盤類零件。使用該機床可以節省工藝裝備、縮短生產準備周期、保證零件加工質量、提高生產效率。

主要技術參數：

主機參數	單位	VTC160100m (VERTITURN1)	VTC200100m （VERTITURN2）	VTC250140m （VERTITURN3）	VTC300140m （VERTITURN4）	VTC350140m （VERTITURN5）	VTC400140 （VERTITURN6）
最大回轉/車削直徑	mm	1600	2000	2500	3000	3500	4000
最大加工高度	mm	1200	1200	2000	2000	2000	2000
最大工件重量	tons	8	12	16	20	25	30
工作臺直徑	mm	1250	1600	2000	2500	3000	3500
卡爪數量	套	4	4	4	4	4	4
工作臺最大轉速	r/min	437	314	2-225	2-195	2-150	128
工作臺最大扭距（100 %負荷循環）	Nm	20937	29137	36640	43968	80000	84976
主電機功率	kW/ AC	60	60	60	60	71	71
C軸轉速	r/min	0.01-7.0	0.01-6.0	0.01-5.0	0.01-4.0	0.01-4.0	0.01-4.0
X軸總行程	mm	3450	3625	3125	4550	4560	4775
滑枕從工作臺中心至左端水平行程（X軸）	mm	625	800	1000	1275	1275	1000
滑枕從工作臺中心至右端水平行程（X軸）	mm	2825	2825	2125	3275	3285	3775
滑枕的垂直行程（Z軸）	mm	1000	1000	1400	1400	1400	1400
滑枕截面尺寸	mm	280 x 280	280 x 280	280 x 280	280 x 280	280 x 280	280 x 280
最大切削力	kN	25	25	30	30	30	30
銑削電機功率	kW	28	28	28	28	28	28
滑枕能進入的最小孔徑	mm	400	400	400	400	400	400
銑軸最高轉速	r/min	2400	2400	2400	2400	2400	2400
銑軸最大扭矩	Nm	1100	1100	1100	1100	1100	1100
最大快移速度和進給速度（X 軸）	mm/min	16000	16000	16000	16000	16000	16000
最大快移速度和進給速度（Z軸）	mm/min	8000	8000	8000	8000	8000	8000
橫梁垂直行程（W軸）	mm	1000	1000	1400	1800	1800	1800
橫梁垂直移動速度	mm/min	300	300	300	300	300	300
