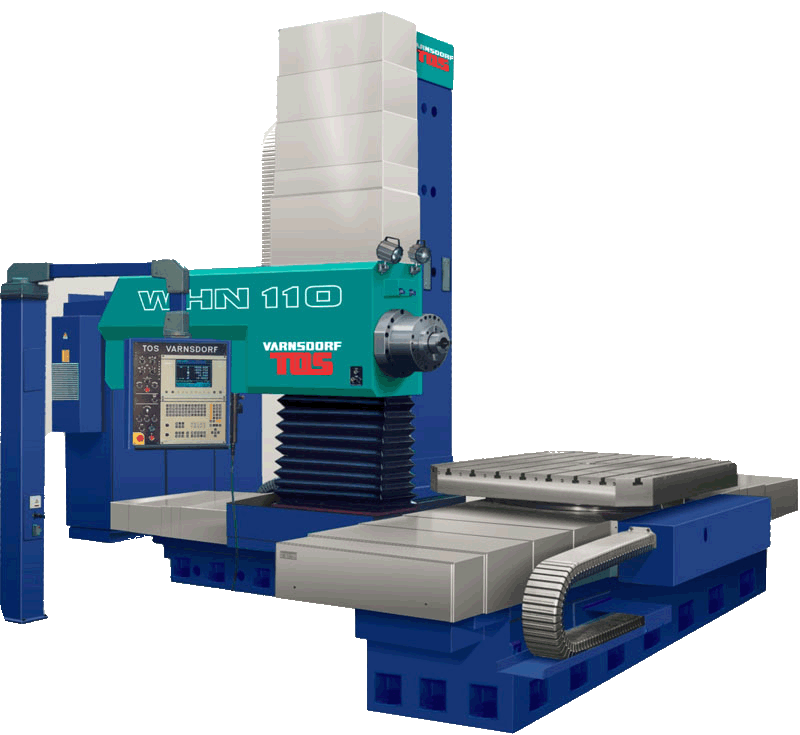

WHN110(Q)和WHN130(Q)數控刨臺式銑鏜床：
機床由前，后床身T形連接布置，工作臺溜板沿前床身（X軸）作橫向移動，立柱（Z軸）沿后床身縱向移動。主軸箱（Y軸）沿立柱行程垂直移動。轉臺固定在溜板上沿B軸任意角度旋轉，主軸沿（W軸）平行于Z軸縱向移動；機床最關鍵的核心--主軸箱全套組件由道斯?凡斯多夫公司成套提供到昆明道斯，六軸數控，任意四軸聯動，具備粗、精加工能力。機床可選配不同容量的刀庫以擴大加工能力和范圍，能進行鉆、鏜、銑、鉸、剛性攻絲、切環形槽等多種工序加工，用攻絲刀桿可以加工螺紋；數控系統可選配SIEMENS840D , HEIDENHAIN iTNC530及FUNAC 31i; X、Y、Z、B軸全閉環，用HEIDENHAINZ直線光柵和圓光柵檢測位置，W、U軸半閉環;
主軸箱有主軸112mm、125mm、130mm、140mm四個規格，其中有兩個規格可配置功能附件，兩個規格不可配置大型功能附件；每個規格的主軸轉速及行程也不同；其中Q刀庫配置選項；
主要技術參數：

機床型號	單位/unit	110N	110R	130N	130R
主軸直徑	mm	112	125	130	140
主軸錐孔		ISO50
主軸轉速	rpm	10---2800	10-3300	10-2500	10-3000
主軸電機功率	kW	37		37
工作臺行程（回轉工作臺）	mm	1600; 2000; 2500		2000；2500；3000；3500；4000
固定工作臺	mm	1600;2000		2500;3000
主軸箱垂直行程(標準工作臺)	mm	1250;1400;1600		1600;2000;2500
交換工作臺	mm	1120;1250;1400		1400;1800;2240
立柱行程	mm	800;1000;1250		1000;1250;1600;2000
主軸行程	mm	710	500	800	560
進給速度 : X,Y,X,W	mm/min	1-6000		1-6000
B:	rpm	0.03-1.5		0.03-1.5
快速移動: X,Y,Z,W	m/min	10000		10000
B	rpm	2.5		2
主軸中心最小高度(距臺面)	mm	50		50
工作臺最大承載	kg	8000		12000
工作臺臺面尺寸	mm	1250X1400;1400X1600		1600 X1800,1800 X2240
固定工作臺臺面尺寸	mm	1250X2000		1600 X2500
工作臺臺T型槽尺寸	mm
尺寸	mm	22H828(H8)		22H828(H8)
槽距	mm	160		160
槽數		9;8 fixed table		9;8 fixed table
刀庫規格		40,60,80,
其他參數
油路運行壓力	MPa	6.7—7.5
壓縮空氣源輸出要求
壓力	MPa	0.6
輸出量	l/sec	18
電源電壓/頻率	v/hz	3x380/50; 3x400/60
總耗	Kva	83
工作現場最大噪音等級	dB(A)	80
