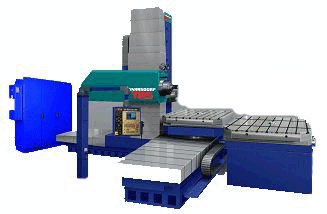

WHN-MC系列臥式加工中心
產品概況 ：
該系列機床由WHN系列配置雙工位自動交換工作臺組成，機床型號為WHN110MC、, WHN125MC 、WHN130MC 、WHN140MC; ，兩臺以上的該型主機通過轉臺傳輸線連接后就組成柔性制造線FMC；主機的結構由前，后床身T形連接布置，工作臺溜板沿前床身（X軸）作橫向移動，立柱（Z軸）沿后床身縱向移動。主軸箱（Y軸）沿立柱行程垂直移動。轉臺固定在溜板上沿B軸任意角度旋轉，主軸沿（W軸）平行于Z軸縱向移動；機床最關鍵的核心--主軸箱全套組件由道斯?凡斯多夫公司成套提供到昆明道斯，交換工作臺部分由液壓油缸/齒條及拖鏈實現傳動交換，六軸數控，任意四軸聯動，具備粗、精加工能力。機床可選配不同容量的刀庫以擴大加工能力和范圍，能進行鉆、鏜、銑、鉸、剛性攻絲、切環形槽等多種工序加工，用攻絲刀桿可以加工螺紋；數控系統可選配SIEMENS , HEIDENHAIN及FUNAC; X、Y、Z、B軸全閉環，用HEIDENHAINZ直線光柵和圓光柵檢測位置，W、U軸半閉環;該系列可以選配機床的全自動防護，或全自動半防護。
主要技術參數：
| 機床型號 | 單位/unit | WHN125MC | WHN130MC | WHN140MC | WHN110MC |
| 主軸直徑 | mm | 125 | 130 | 140 | 112 |
| 主軸錐孔 |
| ISO50 | ISO50 | ISO50 | ISO50 |
| 主軸轉速 | rpm | 10-3300 | 10-2500 | 10-3000 | 10-2800 |
| 主軸電機功率 | kW | 37 | 37 | 37 | 37 |
| 工作臺行程 | mm | 1600; 2000; 2500 | 2000;2500;3000;3500;4000 | 2000;2500;3000;3500;4000 | 1600; 2000; 2500 |
| 主軸箱垂直行程 | mm | 1120;1250;1400 | 1400;1800;2240 | 1400;1800;2240 | 1120;1250;1400 |
| 立柱行程 | mm | 800;1000;1250;1600 | 1000;1250;1600;2000 | 1000;1250;1600;2000 | 800;1000;1250;1600 |
| 主軸行程 | mm | 500 | 800 | 560 | 710 |
| 進給速度 | mm/min | 1-6000 | 1-6000 | 1-6000 | 1-6000 |
| B: | rpm | 0.003-1.5 | 0.003-1.5 | 0.003-1.5 | 0.003-1.5 |
| 快速移動 | mm/min | 10000 | 10000 | 10000 | 10000 |
| B | rpm | 2.5 | 2 | 2 | 2.5 |
| 主軸中心最小高度 (距臺面) | mm | 0 | 0 | 0 | 0 |
| 工作臺最大承載 | kg | 5000 | 8000 | 8000 | 5000 |
| 工作臺臺面尺寸 | mm | 1250X1400;1250X1600 | 1600X1800;1600X2000; | 1600X1800;1600X2000; | 1250X1400;1250X1600 |
| 工作臺臺T型槽尺寸 | mm |
|
|
|
|
| 尺寸 | mm | 22H8 | 22H8 / 28H8 | 22H8 / 28H8 | 22H8 |
| 槽距/ | mm | 160 | 160 | 160 | 160 |
| 槽數 |
| 9 | 10 | 10 | 9 |
| 刀庫規格 |
| 40,60,80,90 | 40,60,80,90 | 40,60,80,90 | 40,60,80,90 |
| 油路運行壓力 | MPa | 6.7—7.5 | 6.7—7.5 | 6.7—7.5 | 6.7—7.5 |
| 壓力 | MPa | 0.6 | 0.6 | 0.6 | 0.6 |
| 輸出量 | l/sec | 18 | 18 | 18 | 18 |
| 電源電壓/頻率 | v/hz | 3x380/50; 3x400/60 | 3x380/50; 3x400/60 | 3x380/50; 3x400/60 | 3x380/50; 3x400/60 |
| 總耗 | Kva | 83 | 83 | 83 | 83 |
| 工作現場最大噪音等級 | dB(A) | 80 | 80 | 80 | 80 |
