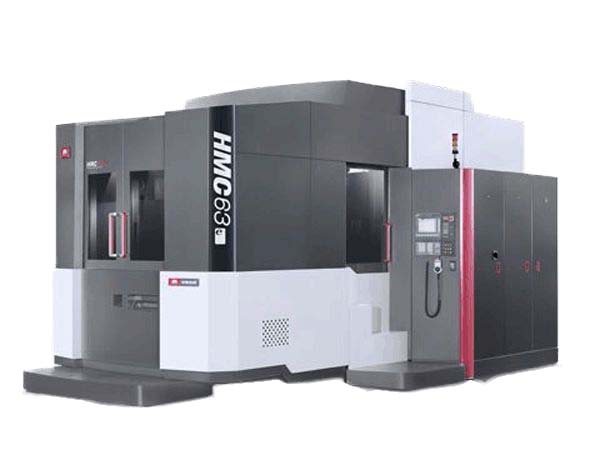

HMC-e臥式加工中心

HMC-e系列臥式加工中心采用雙交換工作臺，最適合零件多工作面的銑、鏜、鉆、鉸、攻絲，兩維、三維曲面等多道工序的加工，具有在一次裝夾中完成箱體孔隙和平面加工的良好性能，還特別適合箱體孔的調頭鏜孔加工，廣泛用于通用機械等行業。機床采用三點支撐的方式，安裝方便，確保精度穩定性。X向床身導軌采用龍門式框架，受力均勻高剛性。各軸均采用直線滾柱導軌，運動精度高。主軸采用齒輪變速，變速范圍大，低速大扭矩，既可以滿足用戶對大扭矩主軸的要求，又可以滿足用戶對高速主軸的要求。

主要技術參數:

參數名稱	單位	HMC50e	HMC63e	HMC80e
工作臺
工作臺面積	mm	500×500	630×630	800×800
交換工作臺數	個	2	2	2
工作臺交換時間	s	16	20	25
主軸
主軸錐孔		ISO 7:24 No50
主電機功率SIEMENS	kw	17/22.5	17/22.5	17/22.5
主電機功率FANUC	kw	11/15	15/18.5	22/26
主軸最大扭矩SIEMENS	N.m	832/1102	832/1102	832/1102
主軸最大扭矩FANUC	N.m	359/490	489/603	718/849
主軸轉速	r/min	20-6000	20-6000	20-6000
主軸軸向最大抗力	N	7000	10000	10000
工作范圍
工作臺最大行程X	mm	800	1000	1350
主軸箱最大行程Y	mm	700	900	1100
立柱最大行程Z	mm	800	900	1100
工作臺回轉B		1x360(0.001°)	1x360(0.001°)	1x360(0.001°)
主軸中心線至工作臺距離	mm	50-750	50-950	50-1150
主軸端面至工作臺 中心最小距離	mm	70-870	150-1050	150-1250
最大工件回轉直徑	mm	Φ700	Φ1000	Φ1250
切削進給XYZ	mm/min	1-24000	1-24000	1-24000
快速	m/min	24	24	24
刀庫
刀庫容量	piece	40(60)	40(60)	40(60)
選刀方式		隨機	隨機	隨機
刀柄規格		ISO7388/1-A JT50	ISO7388/1-A JT50	ISO7388/1-A JT50
刀具最大重量	kg	15/(20/25)	15/(20/25)	15/(20/25)
刀具最大長度	mm	400	400	400
直徑	mm	Φ125(相鄰空位時Φ250)	Φ125(相鄰空位時Φ250)	Φ125(相鄰空位時Φ250)
換到時間	s	4	4	4
定位精度
XYZ(JB) 無光柵	mm	0.016	0.016	0.02
XYZ(JB) 普通光柵	mm	0.01	0.01	0.01
XYZ(JB) 高精度光柵	mm	0.008	0.008	0.008
B(4×90o)	"	4	4	4
B(任意角度)	"	8	8	8
B(0.001°)	"	10	10	10
重復定位精度
XYZ(JB) 無光柵	mm	0.01	0.01	0.012
XYZ(JB) 普通光柵	mm	0.006	0.006	0.01
XYZ(JB) 高精度光柵	mm	0.005	0.005	0.008
B(4×90o)	"	3	3	3
B(任意角度)	"	5	5	5
B(0.001°)	"	6	6	6
數控系統		SIEMENS 828D/FANUC 0i-MD ( SIEMENS 840Dsl/FANUC 31i)
