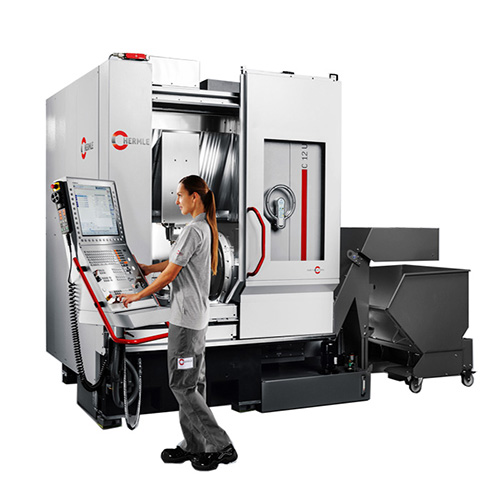

首頁 > 產品中心 > 德國哈默 > C12U五軸加工中心 > C12U五軸加工中心

技術資料

工作區域	行程	X軸	350 mm
	行程	Y軸	440 mm
	行程	Z軸	330 mm
	線性高速移動（高動態）	X-Y-Z	30（50） m/min
	線性加速度（高動態）	X-Y-Z	4（8） m/s2
	線性進給力	X-Y-Z	3000 N
主軸驅動	轉速主軸動力 / 扭矩	12000 rpm 20% c.d.f.	SK 40 / HSK A63 ■ 31 kW / 98 Nm
	轉速主軸動力 / 扭矩	15000 rpm 20% c.d.f.	SK 40 ● 31 kW / 98 Nm
	轉速主軸動力 / 扭矩	18000 rpm 20% c.d.f.	HSK A 63 ● 31 kW / 98 Nm
	轉速主軸動力 / 扭矩	30000 rpm 20% c.d.f.	HSK 50 ● 37 kW / 32 Nm
	轉速主軸動力 / 扭矩	42000 rpm 20% c.d.f.	HSK E 40 ● 35 kW / 17.5 Nm
控制系統	海德漢	TNC 640 ■
刀具交換系統 （拾取式	刀庫到位附加刀庫ZM35	36個 35個
	屑對屑時間﹡	大約4.5秒
	﹡（屑對屑時間根據VDI2852標準的第一頁）
	刀具最大長度	200 mm
	刀具最大直徑	Φ80 mm
	最大刀庫載重	144 kg
重量	標準機床	大約6.8噸
定位測量系統	分辨率	0.0001 mm
定位精度	Tp X-Y-Z軸符合德國標準VDI/DGQ3441 0.008 mm ■ 按照VDI/DGQ3441標準，在周邊環境20o±1oC的溫度下測得的。我們產品可能達到小于或等于6μm的精度，根據德國出口法律，小于等于6μm的產品需要得到出口許可。
選項定位精度/ 重復定位精度	按德國標準VDI/DGQ3441標準不超過 Pa 5 μm / Ps 3 μm ● （機床需帶精度提高選項，以上精度是按VDI/DGQ3441標準，在周邊環境20o±1oC的溫度下測得的。）
工作臺選項	數控擺動回轉工作臺	Φ320
	夾緊表面	Φ320 mm
	擺動角度	±115o
	C軸驅動類型	力矩馬達
	速度-擺動A軸（高動態）	25（55） rpm
	速度-回轉C軸（高動態）	40（80） rpm
	工作臺最大承重	100 kg
	T型槽星型	4 / 14 H7

■ 標準配置 ●可選配置

注：哈默保留無預告進行改進的權利，這可能會導致技術參數的變更。
