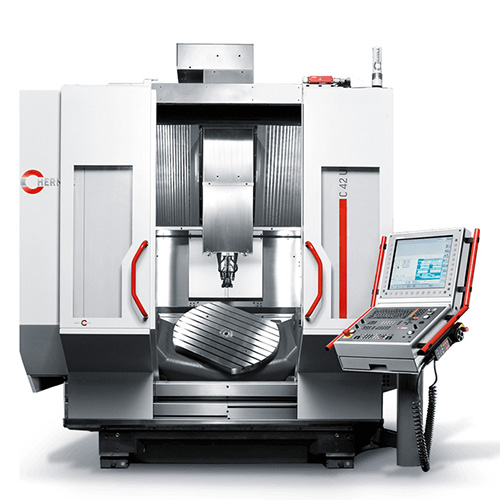

工作區域

行程

X軸

800 mm

行程

Y軸

800 mm

行程

Z軸

550 mm

線性高度移動（高動態）

X-Y-Z

45-45-40m/min

（60-60-60 m/min）

線性加速度（高動態）

X-Y-Z

6（10） m/s2

線性進給力

X-Y-Z

8500 N

主軸驅動

轉速
主軸功率 / 扭矩

10000 rpm
20% c.d.f.

SK 40 / HSK A 63 ■
29 KW / 200 Nm

轉速
主軸功率 / 扭矩

15000 rpm
20% c.d.f.

SK 40 ●
20 KW / 180 Nm

轉速
主軸功率 / 扭矩

18000 rpm
20% c.d.f.

HSK A 63 ●
20 KW / 180 Nm

轉速
主軸功率 / 扭矩

25000 rpm
20% c.d.f.

HSK A 63●
29 KW / 100 Nm

轉速
主軸功率 / 扭矩

18000 rpm
20% c.d.f.

HSK A 63 / HSK T 63 ■
20 KW / 180 Nm

控制系統

海德漢

iTNC530■

海德漢（僅限銑車復合）

TNC640

西門子（適用MT銑車復合）

Sinumerik840D SL ■

刀具交換系統
（拾取式）

刀庫刀位

42個 ■

屑對屑時間﹡

大約4.5秒

﹡（屑對屑時間由VDI2852決定，第1頁的三軸設計）

刀具最大長度

300 mm

刀具最大直徑

Φ80 mm

刀具最大直徑
（相鄰到位空置）

Φ125 mm

42刀位時刀庫最大載重

168 kg

刀庫循環存量
能力擴展

附加刀庫

43刀位 ●

附加刀庫

87刀位 ●

附加刀庫

160刀位 ●

附加刀庫的刀具最大直徑

Φ80 mm

附加刀庫的刀具最大直徑
相鄰到位空置

Φ125 mm

刀具最大重量

8 kg

重量

標準機床

大約13.0噸

工作臺選項

數控擺動回轉工作臺

Φ800

Φ800

Φ440

夾緊表面
臺面碰撞圓周

Φ800×630 mm
Φ800 mm

Φ800×630 mm
Φ800 mm

Φ440 mm
-

擺動角度

±130o

±130o

±130o

C軸驅動類型

蝸輪蝸桿

扭矩馬達

扭矩馬達

速度-擺動軸A軸

單驅動

雙驅動

15 rpm

-

25 rpm

-

55 rpm

速度-旋轉軸C軸

25 rpm

65 rpm

65 rpm

工作臺最大承重

單驅動

雙驅動

850 kg

-

-

1400 kg

-

450 kg

T型槽平行

9 / 14 H7

9 / 14 H7

5 / 14 H7

相鄰夾緊盤
T型槽平行

-
-

-
-

920 ×490 mm
8 / 14 H7

數控擺動回轉工作臺

Φ420

MT銑車復合

剛性夾緊工作臺

夾緊表面

Φ420 mm

Φ750 mm

Φ1050 ×805 mm

擺動角度

±130o

±130o

-

C軸驅動類型

渦輪蝸桿

力矩馬達

-

速度-擺動軸A軸

單驅動

雙驅動

25 rpm

25 rpm

-

-

速度-旋轉軸C軸

35 rpm

800 rpm

-

工作臺最大承重

單驅動

雙驅動銑削

雙驅動車削

400 kg

-

-

-

1400 kg

700 kg

2000 kg

-

-

-

T型槽 平行

T型槽 星型

5 / 14 H7

-

16 / 14 H7

12 / 14 H7

相鄰夾緊盤
T型槽 平行

Φ930 ×490 mm
8 / 14 H7

-

-

-
-

定位測量系統

分辨率

0.0001 mm ■

定位精度

Tp X-Y-Z軸符合德國標準VDI/DGQ3441    0.008 mm ■

以上精度是按照VDI/DGQ3441標準，在周邊環境20o±1oC的溫度下測得的。我們的產品可能達到小于或等于6μm的精度，根據德國出口法律，小于等于6μm的產品需要得到出口許可。

選項
定位精度/
重復定位精度

按德國標準VDI/DGQ3441標準不超過    Pa5 μm / Ps3 μm ●
（機床需帶精度提高選項，以上精度是按VDI/DGQ3441標準，在周邊環境20o±1oC的溫度下測得的。）
