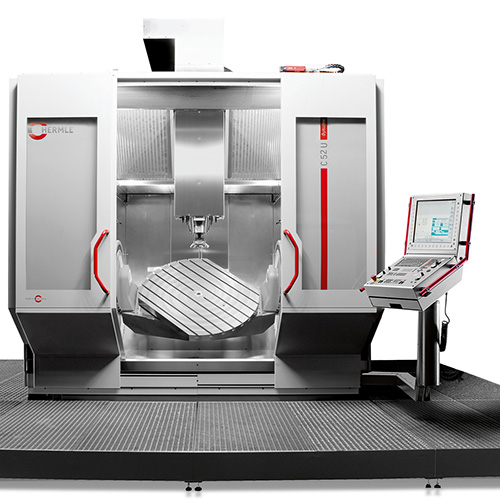

工作區域

行程

X軸

1000 mm

行程

Y軸

1100 mm

行程

Z軸

750 mm

線性高速移動

X-Y-Z

60-60-60 m/min

線性加速度

X-Y-Z

6 m/s2

線性進給力

X-Y-Z

16000 N

主軸驅動

轉速
主軸動力 / 扭矩

9000 rpm
20% c.d.f.

SK 50 ●
56 kW / 356 Nm

轉速
主軸動力 / 扭矩

9000 rpm
20% c.d.f.

HSK A 100 ●
32 kW / 240 Nm

轉速
主軸動力 / 扭矩

10000 rpm
20% c.d.f.

HSK A 63 ●
23 kW / 298 Nm

轉速
主軸動力 / 扭矩

12000 rpm
20% c.d.f.

HSK A 100 ●
56 kW / 356 Nm

轉速
主軸動力 / 扭矩

15000 rpm
20% c.d.f.

SK 40 ■
35 kW / 215 Nm

轉速
主軸動力 / 扭矩

18000 rpm
20% c.d.f.

HSK A 63 ●
35 kW / 215Nm

轉速（MT銑車復合）
主軸動力 / 扭矩

12000 rpm
20% c.d.f.

HAK A 100 / HSK T 100
60 kW/380Nm

轉速（MT銑車復合）
主軸動力 / 扭矩

18000 rpm
20% c.d.f.

HAK A 63 / HSK T 63
35 kW / 215Nm

控制系統

海德漢

iTNC530 / TNC640 ■

海德漢（僅使用MT銑車復合）

TNC640 ■

西門子（適用MT銑車復合）

Sinumerik840 D sl ●

刀具交換系統
（拾取式）

刀柄

SK 40 / HSK A 63

SK 50 / HSK A 100 / HSK T 100

刀庫刀位

60

42

屑對屑時間*

大約7.0秒

大約7.0秒

*（屑對屑時間由三軸零件決定，符合與德國標準VDI2852，第一頁，三軸設計計算）

刀具最大長度

500 mm

500 mm

刀具最大重量

15 kg

30 mm

刀具最大直徑

Φ160 mm

Φ250 mm

刀庫最大載重

480 kg

462 kg

工作臺選項

數控擺動回轉工作臺

Φ700

Φ1150

Φ1000（MT版本）

夾緊表面

Φ700 mm

Φ1150 mm

Φ1000 mm

夾緊表面雙面平至

-

900mm

-

擺動角度

-130o / +100o

-130o / +100o

-130o / +100o

C軸驅動形式

力矩馬達

力矩馬達

力矩馬達

轉速-擺動軸A軸

20 rpm

20 rpm

20 rpm

轉數-擺動軸C軸

30 rpm

30 rpm

500 rpm

工作臺最大銑削承重

2000 kg

2000 kg

2000 kg

工作臺最大車削承重

-

-

1000 kg

T型槽 平行

9 / 14 H7

9 / 18 H7

-

T型槽 星型

16 / 18 H7

位置測量系統

分辨率

0.0001 mm

定位精度

Tp X-Y-Z軸符合德國標準VDI/DGQ3441    0.008 mm■
以上精度是按照VDI/DGQ3441標準，在周邊環境溫度保持為20o±1oC的溫度下測得的。我們的產品可能達到小于或等于6μm的精度，根據德國出口法律小于等于6μm的產品需要得到出口許可。

選項
定位精度
重復定位精度

按德國標準VDI/DGQ3441標準不超過     Pa 5 μm / Ps 3 μm ●
（機床需帶精度提高選項，以上精度是按照VDI/DGQ3441標準，在周邊環境20o±1oC的溫度下測得的。）
