技術參數

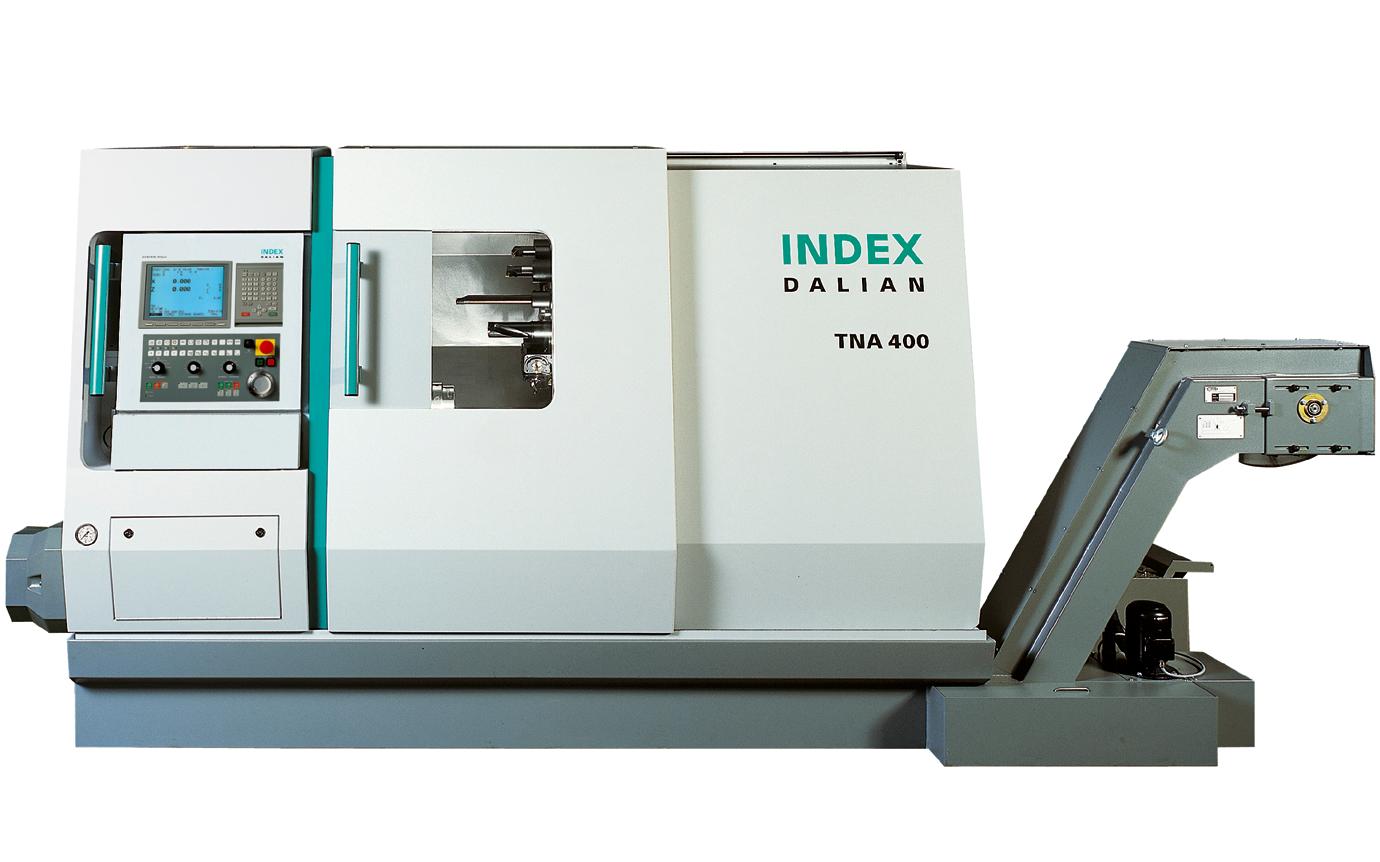

| 參數名稱 | 單位 | TNA400 |
| 加工范圍 | ||
| 機床床面最大回轉直徑 | mm | φ665 |
| 過床鞍回轉直徑 |
| φ530 |
| 最大車削直徑（軸類/盤類） | mm | φ340/430 |
| 最大車削長度 | mm | 750 |
| 最大棒料直徑 | mm | φ65 |
| 主軸 | ||
| 主軸頭/ISO |
| A6 |
| 主軸轉速 | rpm | 50-4000 |
| 主軸功率 | kw | 18.5（63%） |
| 主軸轉矩 | Nm | 382 |
| C軸（選項） | ||
| C軸轉速 | rpm | 0-100 |
| C軸分辨率 |
| 0.001° |
| 縱、橫向滑體 | ||
| X/Z軸行程 | mm | 285/750 |
| X/Z快移速度 | m/min | 15/24 |
| X/Z軸分辨率 | mm | 0.001° |
| 尾座 | ||
| 尾座套筒直徑 | mm | 85 |
| 尾座套筒推力 | N | 10000 |
| 尾座套筒行程 | mm | 140 |
| 尾座錐孔形式 |
| MT5 |
| Y軸（選項） | mm | ±50 |
| 刀盤 | ||
| 刀盤工位數 |
| 12 |
| 刀座標準 |
| VDI-40 |
| 外圓刀桿尺寸 | mm | 25*25 |
| 動力頭電機功率（選項） | kw | 5.5(25%) |
| 動力頭轉矩 | Nm | 47 |
| 動力頭轉速 | rpm | 30-4000 |
| 機床精度標準 |
| VDI/DGQ3441 |
| 定位精度X/Y/Z/C | mm | 0.008/0.010/0.010/25″ |
| 重復定位精度X/Y/Z/C | mm | 0.0025/0.004/0.004/15″ |
| 驅動系統 |
| 主軸，進給軸均采用數字交流伺服電機 |
| 控制系統 |
| TX8i-p |
| 外形尺寸 | mm | 4593*1821*2005 |
| 重量 | kg | 6200 |
| 總功率 | kw | 36 |
