機床特點

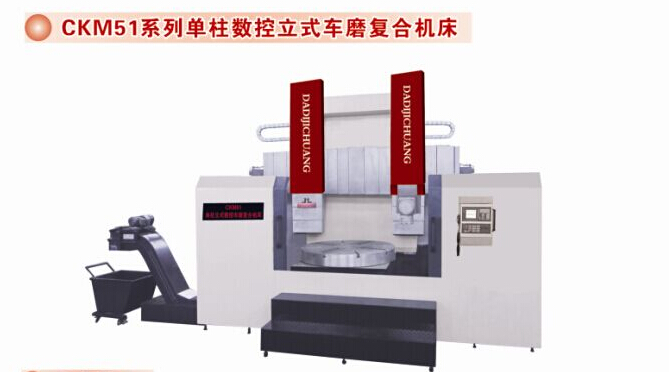

1、 1、CKM51系列單柱數控立式車、磨復合機床，是我公司自行研發的具有國內外仙劍水平的車、磨一體化組合機床。適用于機械制造業及閥門、汽車零件、磨具制造、航天航空、軍工產品等行業。
2、 2、橫梁裝有兩個數控刀架，右刀架為車削刀架，左刀架磨削刀架，工件通過一次裝夾，實現車、磨兩道工序，提高功效，降低成本，提高加工精度，降低勞動強度。
3、 3、磨頭采用了電主軸機構，電主軸裝在滑枕下端，采用水冷方式，使用主軸長時間運轉能保持恒溫，保證了磨頭運轉速度高、噪音小、扭矩大、穩定性好。
4、 4、工作臺為熱對稱結構，主軸采用了高精度可調徑向間隙雙列短圓柱滾子軸承定心，軸向采用高精度大型推力球軸承做滾動導軌，使工作臺具有旋轉快精度高、承載力大。
5、 5、橫梁導軌面寬為650mm，采用液壓四點鎖緊，立柱頂端裝有交流電機，帶動兩端減速箱，通過雙絲杠拉動橫梁升降，提高了橫梁升降的平溫度，保證了機床精度。
6、 6、立柱、橫梁導軌面采用高頻淬火，硬度HRC48-55度。
| 參數名稱 | 單位 | CKM5112×H/5 | CKM5116×H/8 | CKM5120×H/10 | CKM5123×H/10 |
| 最大車削直徑 | mm | 1250 | 1600 | 2000 | 2300 |
| 工作臺直徑 | mm | 1000 | 1400 | 1800 | 2000 |
| 最大工件高度 | mm | 1000 | 1000/1400 | 1200/1400 | 1200/1400 |
| 最大工件重量 | t | 5 | 8 | 10 | 10 |
| 工作臺最大扭矩 | KN.m | 17 | 25 | 32 | 35 |
| 工作臺轉速范圍（四級） | r/min | 6.3-400 | 5-280 | 3.2-200 | 3.2-160 |
| 垂直刀架最大切削力 | KN | 20 | 25 | 25 | 32 |
| 刀架進給量范圍（無級） | mm/min | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 |
| 垂直刀架水平行程 | mm | 700 | 915 | 1050 | 1180 |
| 垂直刀架滑枕行程 | mm | 650 | 800 | 800 | 1000 |
| 刀架快速移動速度 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 橫梁升降速度 | mm/min | 440 | 440 | 440 | 440 |
| 刀桿截面尺寸（寬×高） | mm | 30×40 | 30×40 | 30×40 | 30×40 |
| 刀臺型號 |
| 四工位、六工位電動刀臺 | |||
| 主電動機功率 | KW | 30 | 30 | 30 | 30 |
| 磨頭電機功率 | KW | 11 | 22 | 22 | 22 |
| 磨頭轉速 | r/min | 10-2000 | 10-2000 | 10-2000 | 10-2000 |
| 磨削砂輪直徑范圍 | mm | 50-390 | 50-420 | 50-420 | 50-420 |
| 磨削橢圓度 | mm | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 |
| 磨削圓柱度 | mm | 0.01/300 | 0.01/300 | 0.01/300 | 0.01/300 |
| 定位精度 | mm | 0.02 | 0.02 | 0.02 | 0.02 |
| 重復定位精度 | mm | 0.015 | 0.015 | 0.015 | 0.015 |
| 機床外形尺寸（長×寬×高） | mm | 5600×3600×3500 | 6000×3800×3500 | 6400×4000×3750 | 6700×4100×3900 |
| 機床重量（約） | t | 20.5 | 22.5 | 25.5 | 27.5 |
