機床特點

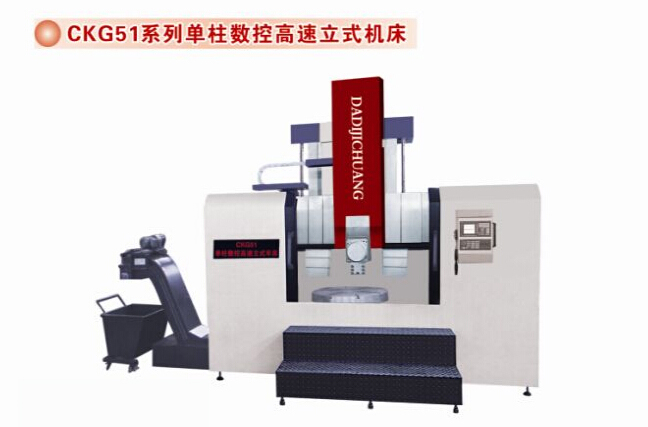

1、CKG51系列單柱數控高速立式車床適用于硬質合金及陶瓷等道具，對黑色金屬、有色金屬及部分非金屬零件的內外圓柱面、圓錐面、端面、切槽、螺紋及回轉曲面等進行粗、半精、精加工。
2、主傳動采用交流主軸伺服電機驅動，兩檔變速，高速旋轉工件均進行靜、動平衡，采用高精度傳動齒輪，磨齒工藝，實現傳動效率高，噪聲低、高轉速下可靠平穩運行。
3、立柱為熱對稱結構，主軸采用高精度可調徑向間隙的雙列短圓柱滾子軸承定心，軸向采用高精度大型推力球軸承座滾動導軌，并配置油溫冷卻裝置，因此，工作臺具有旋轉精度高，承載能力大，特變形小的特點。
4、工作臺為熱對稱機構，主軸采用高精度可調徑向間隙的雙列短圓柱滾子軸承定心，軸向采用高精度大型推力球軸承做滾動導軌，并配置油溫冷卻裝置，因此，工作臺具有旋轉精度高，承載能力大，熱變形小的特點。
5、垂直刀架水平和傳至移動均采用直線導軌結構。
6、立柱導軌面采用高頻淬火，硬度HRC48-55度。
參數名稱 單位 CKG5108 CKG5112 CKG5116 CKG5120 工作臺直徑 mm 720 1100 1400 1800 最大車削直徑 mm 800 1250 1600 2000 最大工件高度 mm 800 1000 1000/1200 1200/1400 最大工件重量 T 2 5 8 10 工作臺轉速級數 機械兩檔+無級調速 工作臺轉速范圍 r/min 6.3-800 4-500 2-315 2-250 刀架最大切削力 kn 12 16 20 35 工作臺最大扭矩 Kn.m 5 8 16 25 垂直刀架 T型滑枕320×225 導軌副 滾動 滾動 滾動 滾動 水平行程 -20～620 -20～850 -20～1000 -20～1250 垂直行程 650 650 1000 1000 刀臺型號 4工位，6工位 快速移動 m/min 12 主軸電機功率 KW 30 30 30 30 橫梁行程 mm 500 800 800 1200 XY軸定位精度 mm 0.02 0.02 0.02 0.02 XY軸重復定位精度 mm 0.015 0.015 0.015 0.015 機床總重量 T 100 18 25 30 機床外形尺寸 mm 5000×3000×3830 5000×3000×4646 5500×3500×4646 6700×5400×5700
