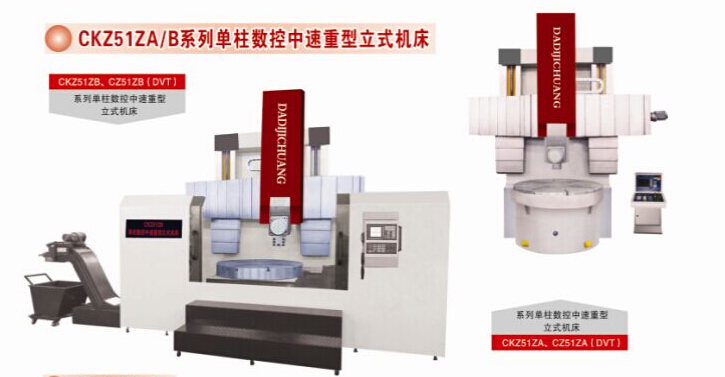

機床特點
1、 1、CKZ51ZA、CKZ51ZB系列產品針對市場需要而研發的新產品，主要特點能強力切削、工作臺載荷大、穩定性好。適用于電機、水泵、外殼等高工件的加工，滑枕延伸形成長，加工高工件無需倒頭一次性可加工完成。
2、 2、 主傳動采用伺服電機經四級變速，實現了工作臺轉速范圍，工作臺主軸徑向采用高精度雙列圓柱滾子軸承定心，軸向采用大型滾珠止推軸承承載。
3、 3、立柱采用雙導軌，導軌面寬，結構在國內獨一無二。
4、 4、橫梁導軌面寬為650mm，橫梁升降具有分級定位功能，定位準確，采用了液壓四點鎖緊。立柱頂端裝有交流電機，帶動兩端減速箱，通過雙絲杠拉動橫梁升降。提高了橫梁升降的平溫度。保證了機床精度。
5、 5、滑枕可采用方滑枕。T型滑枕和電動刀臺。
6、 6、 數控采用西門子或發那科。也可選用國產系統；電氣選用施耐德。
7、 7、CKZ51ZA是不帶排屑機冷卻液回收裝置和半封閉防護罩。CKZ51ZB帶排屑機冷卻液回收裝置和半封閉防護罩。
8、 8、立柱、橫梁導軌面采用高頻淬火，硬度HRC48-55度。
| 參數名稱 | 單位 | CKZ5116ZA/B×H/8 | CKZ5120ZA/B×H/10 | CKX5123ZA/B×H/10 | CKZ5126ZA/B×H/12 |
| 最大車削直徑 | mm | 1600 | 2000 | 2300 | 2600 |
| 工作臺直徑 | mm | 1400 | 1800 | 2000 | 2250 |
| 最大工件高度 | mm | 1000/1400 | 1200/1400 | 1200/1400 | 1400/1600 |
| 最大工件重量 | t | 8 | 10 | 10 | 12 |
| 工作臺最大扭矩 | KN.m | 25 | 25 | 32 | 32 |
| 工作臺轉速范圍（四級） | r/min | 5-280 | 3.2-200 | 3.2-160 | 3.2-160 |
| 垂直刀架最大切削力 | KN | 25 | 25 | 32 | 32 |
| 刀架進給量范圍（無級） | mm/min | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 |
| 垂直刀架水平行程 | mm | 915 | 1050 | 1180 | 1330 |
| 垂直刀架滑枕行程 | mm | 800 | 800 | 1000 | 1000 |
| 刀架快速移動速度 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 橫梁升降速度 | mm/min | 440 | 440 | 440 | 440 |
| 刀桿截面尺寸（寬×高） | mm | 30×40 | 30×40 | 30×40 | 30×40 |
| 刀臺型號 |
| 四工位、六工位電動刀臺 | |||
| 主電機功率 | KW | 30 | 30 | 30 | 30 |
| 定位精度 | mm | 0.03 | 0.03 | 0.03 | 0.03 |
| 重復定位精度 | mm | 0.015 | 0.015 | 0.015 | 0.015 |
| 機床外形尺寸（長×寬×高） | mm | 3800×3200×3500 | 4200×3400×3750 | 4500×3500×3900 | 4800×3650×3900 |
| 6000×3800×3500 | 6400×4000×3750 | 6700×4100×3900 | 7000×4250×3900 | ||
| 機床重量（約） | t | 20/21.5 | 23/24.5 | 25/26.5 | 27/28.5 |
