機床特點

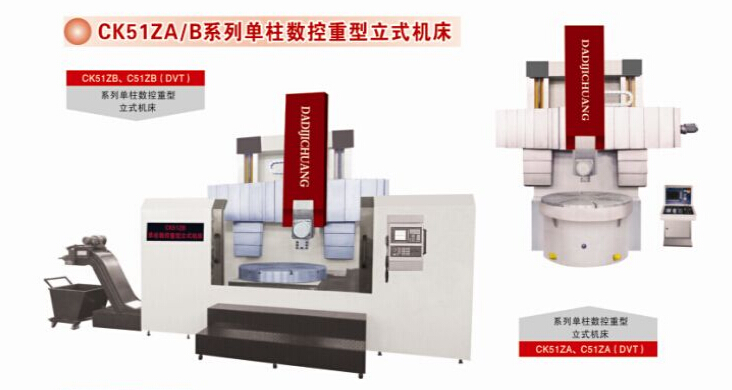

1、 1、CK51ZA、CK51ZB系列產品針對市場需要而研發的新產品，主要特點能強力切削、工作臺載荷大、穩定性好。適用于電機、水泵、外殼等高工件的加工，滑枕延伸程長，加工高工件無需刀頭一次性可加工完成
2、 2、主傳動由交流電機驅動，經16級詛咒變速機構。也可采用伺服電機經四級變速，實現了工作臺轉速范圍。
3、 3、立柱采用雙導軌，導軌面寬，結構在國內獨一無二。
4、 4、橫梁導軌面寬為650mm，橫梁上將具有分級定位功能，定位準確，采用了液壓四點鎖緊。立柱頂端裝有交流電機。帶動兩端減速箱，通過雙絲杠拉動橫梁升降。提高了橫梁升降的平穩度。保證了機床精度。
5、 5、滑枕可采用方滑枕。T型滑枕和電動刀臺。
6、 6、數控采用西門子或發那科。也可選用國產系統；電氣選用施耐德。
7、 7、CK51ZA是不帶排屑及冷卻液回收裝置和半封閉防護罩。CK51ZB帶排屑及冷卻液回收裝置和半封閉防護罩。
8、 8、立柱、橫梁導軌面采用高頻淬火，硬度HRC48-55度。
參數名稱 單位 CK5116ZA/B×H/10 CK5120ZA/B×H/10 CKZ5123A/B×H/10 CK5126ZA/B×H/12 最大車削直徑 mm 1600 2000 2300 2600 工作臺直徑 mm 1400 1800 2000 2250 最大工件高度 mm 1000/1400 1200/1400 1200/1400 1400/1600 最大工件重量 t 8 10 10 12 工作臺最大扭矩 KN.m 25 32 35 35 工作臺轉速范圍（16級） r/min 5-160 3.2-100 3.2-100 3.2-100 垂直刀架最大切削力 KN 25 25 32 32 刀架進給量范圍（無級） mm/min 0.1-500 0.1-500 0.1-500 0.1-500 垂直刀架水平行程 mm 915 1050 1180 1330 垂直刀架滑枕行程 mm 800 800 1000 1000 刀架快速移動速度 mm/min 4000 4000 4000 4000 橫梁升降速度 mm/min 440 440 440 440 刀桿截面尺寸（寬×高） mm 30×40 30×40 30×40 30×40 刀臺型號 四工位、六工位電動刀臺 主電動機功率 KW 30 30 30 30 定位精度 mm 0.02 0.02 0.02 0.02 重復定位精度 mm 0.015 0.015 0.015 0.015 機床外形尺寸（長×寬×高） mm 3800×3200×3500 4200×3400×3750 4500×3500×3900 4800×3650×3900 6000×3800×3500 6400×4000×3750 6700×4100×3900 7000×4250×3900 機床重量（約） t 20/21.5 23/24.5 25/26.5 27/28.5
